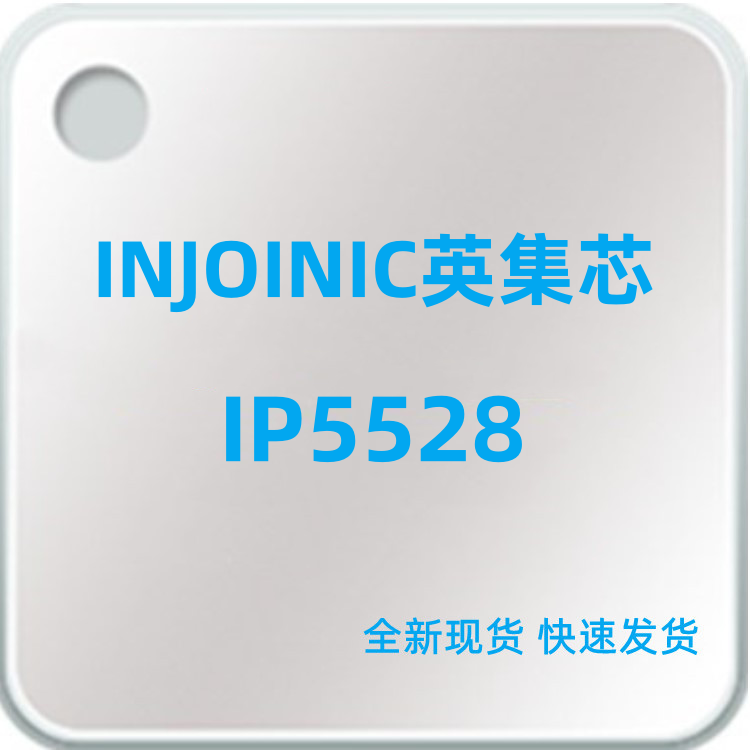

IP5528是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。

得益于IP5528的高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP5528只需一个电感实现升降压功能，支持低成本电感和电容。

IP5528的同步升压系统提供额定400mA输出电流，转换效率高至93%。轻载时，自动进入休眠状态，静态电流降至15µA。

IP5528采用开关充电技术，提供额定1A充电电流，充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。

IP5528内置12bit ADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。

IP5528特性：

-MCU

●集成32bits CPU

●16K Bytes MTP ROM，支持USB口升级

●2K Bytes RAM

●支持独立Reset引脚

●集成双路UART耳机通信

-放电

●400mA同步升压转换

●升压效率最高达93%

-充电

●1A同步开关充电

●充电效率最高达90%

●自动调节充电电流，匹配适配器输出能力

●支持4.20V、4.30V、4.35V和4.40V电池

-电量显示

●内置12bit ADC

●支持1/2/3/4颗LED灯电量显示

●支持多种188数显屏电量显示

●支持电量计

-功能丰富

●支持NTC功能

●支持外部引脚选待机电压

●支持外部引脚选霍尔功能

●支持外部引脚选充电电流

●支持外部引脚选电芯容量

●支持双耳独立插入/拔出检测

●支持双耳独立限流

●VPHL/VPHR支持输出电压3.2V~5.2V Step=50mV可调，支持给耳机快充

-低功耗

●智能识别负载拔出，自动进待机

●待机功耗15µA

-BOM极简

●功率MOS内置，1µH单电感实现充放电

●多重保护、高可靠性

●独立双耳限流保护

●输入欠压、过压、过充保护

●输入输出过温保护

●VIN瞬态耐压高达15V

-深度定制

●可灵活低成本定制方案

-封装QFN28 4mm*4mm

IP5528应用：

●TWS蓝牙耳机充电仓

●锂电池便携设备
