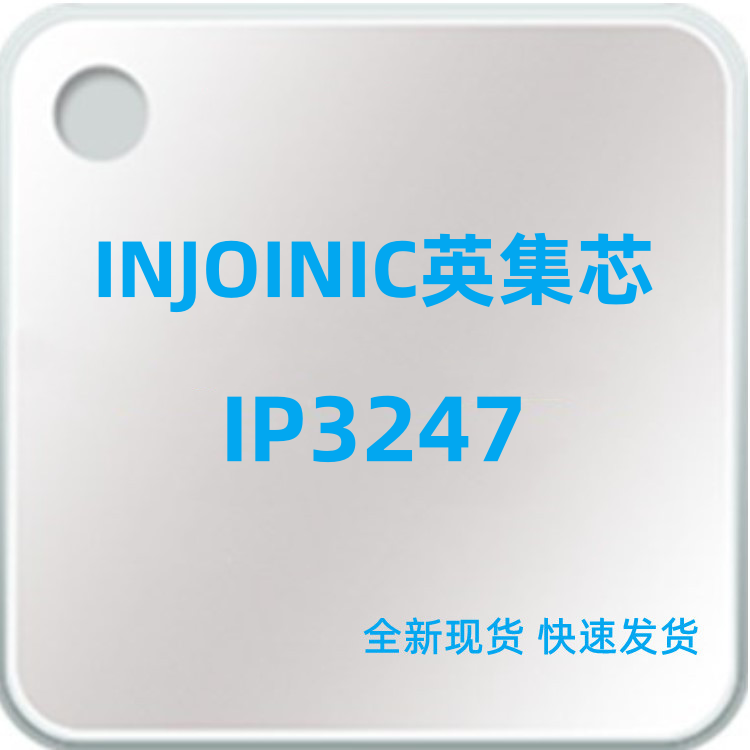

IP3247是用于2至4节串联锂离子电池组系统的过压监视器和保护器。独立监控每节电池是否具有过压状态。

IP3247当检测到任意电池上存在过压状态时，通过对CD引脚外部电容充电后的自由放电设定延时时间，当延时超时，则驱动过压保护。如果CD引脚开路或短路，则按内部的固定时间计时，当过压时间满足延时时间后，驱动过压保护。

IP3247为了实现更快速的产品线测试，IP3247器件提供具有较短延迟时间的客户测试模式。

IP3247提供DFN8(0202)封装。

IP3247产品特性：

持支持2、3和和4节串联电池过压保护

通过外部电容设定过压保护延时时间

压过充电保护电压V OV：3.85V~4.60V(Step:10mV)

过充电保护电压迟滞：(Step:50mV)

0~300mV(3.85V≤V OV<4.00V)

0~500mV(4.00V≤V OV≤4.60V)

压过充电保护电压V OV精度：±20mV

1μA工作电流25°C

于每节电池漏电流小于100nA

输出驱动为高电平输出

压最高耐压30V

DFN8(0202)封装

IP3247产品应用：

笔记本电脑

不间断电源（UPS）备用电池

IP3247工作模式：

正常模式：当所有电池电压低于过电压阈值V OV时，IP3247以正常模式运行，OUT引脚处于低电平。过压保护模式如果检测到任何电池电压超过过电压阈值V OV时，IP3247经过延迟时间后进入过压模式。OUT引脚在CD引脚的电容设置的延迟时间后变为高电平，OUT引脚将在内部拉高，外部FET被打开，使保险丝对地短路，从而允许电池或充电器电源使保险丝熔断。当所有电池电压低于V OVR时，设备返回到正常模式。

测试模式：通过将CD引脚开路或短接至GND，进入客户测试模式，在这种情况下，OV延迟将减少到t CD_TEST，最大值为50ms。
