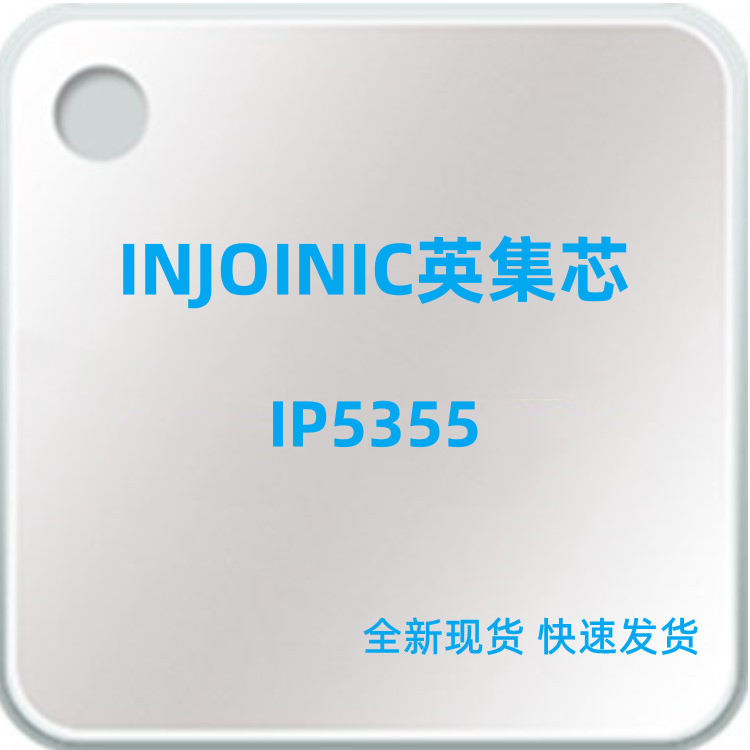

IP5355是一款集成QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、TYPE-C/PD2.0/PD3.0输入输出协议、PPS输出协议、BC1.2/Apple/三星的DCP协议，同时集成同步升/降压转换器、电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

IP5355可同时支持多个USB口输出，最多支持4路USB口快充，单独使用任何一个USB口，均可以支持快充。多口输出及边充边放时，只支持5V电压档位。得益于

IP5355的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感即可实现降压与升压功能。有效减小整体方案的尺寸，降低BOM成本。

IP5355的同步开关升压系统可提供最大22.5W（10V 2.25A）输出能力。

IP5355输出轻载时，芯片可自动进入休眠状态。

IP5355的同步开关充电系统，可支持18W充电，电池端充电电流高达5.0A。内置芯片温度、电池温度和输入电压控制环路，智能调节充电电流。

IP5355内置TYPE-C&PD2.0/PD3.0协议。

IP5355支持4颗LED电量显示、照明功能、按键功能。IP5355支持I2C控制接口。

IP5355特性:

-同时支持多个USB口

-2个USB C口快充输入/输出

-1个USB A口快充输出

-1个USB B口5V输入

-快充规格

-支持5V、9V、12V电压档位输入/输出

-集成QC2.0/QC3.0输出快充协议

-集成FCP输入/输出快充协议

-集成AFC输入/输出快充协议

-集成高压10V 2.25A SCP输出快充协议

-集成USB C DRP协议，支持输入输出快充

-兼容BC1.2、Apple、三星手机快充

-集成USB Power Delivery（PD2.0/PD3.0）协议

-支持PD2.0/PD3.0输入/输出协议、PPS输出协议

-PPS支持3.3V~11V，20mV/Step输出电压档位

-集成硬件的双向标记编解码（BMC）协议

-集成物理层协议（PHY）

-集成硬件CRC

-支持Hard Reset

-充电规格

-支持18W充电，电池端充电电流最高可达5.0A

-充电电流自适应调节

-支持4.20V、4.30V、4.35V、4.40V规格的电池

-放电规格:输出电流能力：5V 3.1A 9V 2.22A 12V 1.67A

-同步开关放电5V 2A效率达95%以上

-支持输出线补

-电量显示

-只支持4颗LED电量显示

-其他功能

-自动检测手机插入和拔出

-支持快充状态指示灯

-智能识别负载，轻负载自动进待机

-内置照明灯驱动

-支持I2C接口

-多重保护、高可靠性

-输入过压、欠压保护

-输出过流、过压、短路保护

-电池过充、过放、过流保护

-芯片过温保护

-充放电电池温度异常NTC保护

-ESD 4KV

-BOM极简

-内置开关功率MOS、路径MOS

-单电感实现充电、放电功能

-封装规格：

-QFN32，5mm×5mm(0.5mm pitch)

IP5355应用产品:

-移动电源、便携式存储电源

-手机、平板电脑等便携设备
