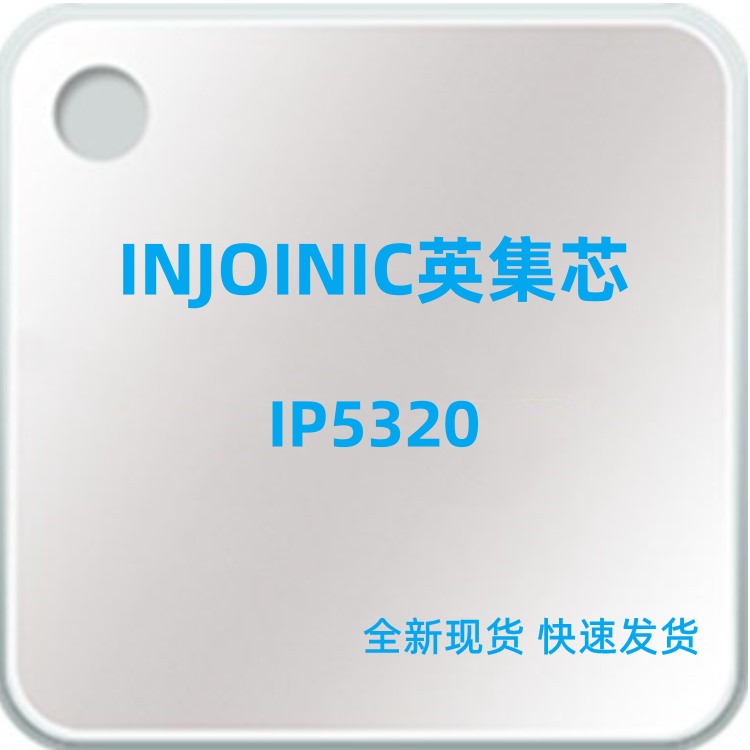

IP5320是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为数码管显示移动电源提供完整的电源解决方案。

IP5320的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5320只需一个电感实现降压与升压功能。可以支持低成本电感和电容。

IP5320的同步升压系统提供额定3A输出电流，转换效率高至95%。空载时，自动进入休眠状态，静态电流降至150uA以内。

IP5320采用开关充电技术，提供额定3A充电电流，充电效率高至93%。内置IC温度和输入电压智能调节充电电流。

IP5320内置10bit ADC，内置电流采样电路，精确测量电池电压和电流。IP5320内置电量计算法，可准确获取电池电量信息。可设置电池容量，以精准显示电池电量。

IP5320支持1/2/3/4颗LED电量显示，支持88、188等各种数码管电量显示；支持照明功能；支持按键。

IP5320支持I2C控制接口。

1特性

●同步开关充放电

●3A同步升压转换，3A同步开关充电

●升压效率最高达95%

●充电效率最高达93%

●内置电源路径管理，可定制支持边充边放

●支持输出线补

●充电

●自动调节充电电流，匹配适配器输出能力

●支持VBUS 3A、VIN 2A充电

●支持4.20V、4.30V、4.35V和4.4V电池

●电量显示

●内置10bit ADC和电量计

●支持1/2/3/4颗LED电量显示

●支持88、188等各种数码管电量显示

●智能识别LED灯模式和数码管

●功能丰富

●内置照明灯驱动

●支持NTC功能

●自动检测负载插入/拔出

●集成TYPE-C DRP协议，支持单口输入输出

●集成手机充电电流智能识别DCP

●低功耗

●智能识别负载拔出，自动进待机

●待机功耗小于150µA

●BOM极简

●功率MOS内置，2.2uH单电感实现充放电

●内置多种数码管驱动电路

●多重保护、高可靠性

●输出过流、过压、短路保护

●输入过压、过充、过流保护

●整机过温保护

●Vin瞬态耐压高达16V

●ESD 4KV

●深度定制

●可灵活低成本定制方案

●封装QFN28 4mm*4mm

2应用

●移动电源/充电宝

●手机、平板电脑等便携式设备

深圳英集芯科技股份有限公司，于2022年4月19日正式登陆上交所科创板，股票简称：英集芯；股票代码：688209。公司成立于2014年11月20日，是一家专注于高性能、高品质数模混合芯片设计公司，主营业务为电源管理芯片、快充协议芯片的研发和销售。英集芯持续推出高性价比的智能数模混合芯片，提供的电源管理芯片和快充协议芯片广泛应用于移动电源、快充电源适配器、无线充电器、车载充电器、TWS耳机充电仓等产品。公司合作的最终品牌客户包括小米、OPPO等知名厂商。

INJOINIC英集芯的芯片产品具备高集成度、高可定制化程度、高性价比、低可替代性的特点，能够缩短客户成品方案研发周期，简化客户产品生产过程，提升产品良率和可靠性，从而帮助客户优化成本并满足多样化的需求。

未来，英集芯将基于在消费电子领域的优势市场地位，以行业前沿技术和客户需求为导向，发挥自身在电源管理芯片和快充协议芯片领域的研发及设计优势，持续推出具有市场竞争力的芯片及配套解决方案，进一步提升产品的品牌知名度，不断拓展应用领域及下游客户覆盖范围，致力于成为国际一流的数模混合芯片设计公司。

INJOINIC英集芯的电源管理芯片广泛应用于智能手机、平板、机顶盒和IPC等领域，在行业内得到主控商的认可，并成为其推荐的电源管理IC供应商。移动电源SOC方案是英集芯的一项全集成解决方案，通过一颗芯片实现了多种功能，如MCU电量显示、开关充电、开关升压、按键、手电筒灯、边充边放、锂电保护等，为客户提供了性能优异、BOM成本最低的解决方案，深受市场青睐。
