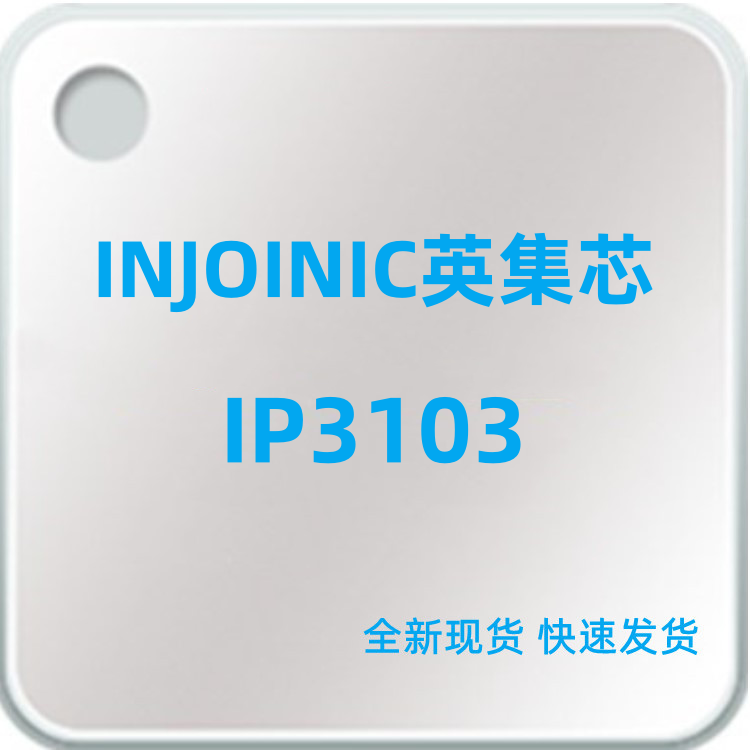

IP3103提供一种用于单节锂离子/聚合物可充电电池的初级保护的解决方案。

IP3103集成了聚合物可充电电池安全运行所需的所有检测和保护。

IP3103集成了所有保护检测和控制功能，正常工作仅需要1uA左右的工作电流。保护功能包括放电过流、充电过流、过充、过放电池的检测和保护。其工作在-40℃～+85℃的温度范围内，大大拓宽了芯片的使用条件。采用小而薄的DFN8 1.6mm x 1.2mm封装，这种封装便于小型电池包装设计。

1特性

●电压监测：

●过充电保护电压VOV:3.5V~4.6V(Step：5mV)

过充电保护电压VOV精度：±15mV

●过充电解除电压VOVR:3.1V~4.6Vnote1

过充电解除电压VOVR精度：±50mV

●过放电保护电压VUV:2V~3V(Step：10mV)

过放电保护电压VUV精度：±50mV

●过放电解除电压VUVR:2V~3.4Vnote2

过放电解除电压VUVR精度：±75mV

●电流监测VI(用外部Sense电阻)/VM(用

MOS管导通电阻)可选：

●放电过流1保护电压VDOC1:3mV~100mV(Step：0.5mV)

放电过流1保护电压VDOC1精度：±1.5mV

●放电过流2保护电压VDOC2:10mV~200mV(Step：1mV)

放电过流2保护电压VDOC2精度：±3mV

●放电短路保护电压VSC:20mV~400mV(Step：2mV)

放电短路保护电压VSC精度：±5mV

●充电过流保护电压VCOC:-200mV~-3mV(Step：0.5mV)

充电过流保护电压VCOC精度：±1.5mV

●内置各种检测延时：

●过充电检测延时tOV:256mS~2S

●过放电检测延时tUV:32mS~256mS

●放电过流1检测延时tDOC1:8mS~4S

●放电过流2检测延时tDOC2:8mS~64mS

●放电短路检测延时tSC:280uS~560uS

●充电过流检测延时tCOC:8mS~64mS

●1.2μA工作电流（pump disable）25°C

●2.5uA工作电流（pump enable）25°C

●休眠模式可选，休眠模式下100nA休眠电流

●耗尽电池0V禁止充电

●充放电可外部控制CTL：

●内部上拉、下拉电阻

●内部电阻值：1Mohm~8Mohm可选

●控制逻辑可选：H逻辑和L逻辑有效

●输入浪涌钳位，可承受高达28V的浪涌电压

●放电过流解除条件：断开负载或连接充电器

●正常工作状态下，PUMP N-MOSFET驱动可选

●工作温度：-40°C～85°C

●VI采样和VM电流采样可选

●封装：DFN-8 1.6mm*1.2mm

2应用

●物联网设备

●可穿戴设备

●电池包

●移动设备
