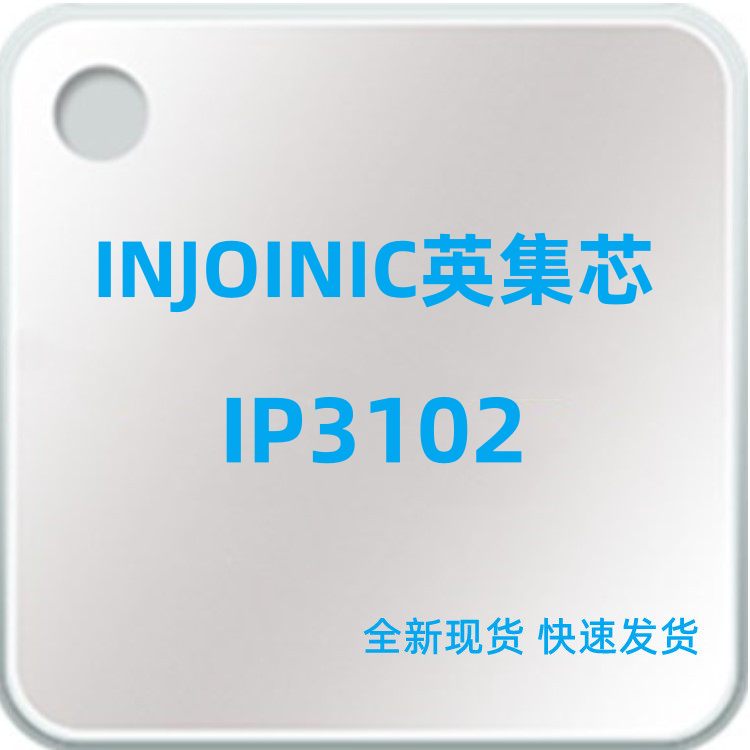

IP3102带充放电控制功能的单节锂电池保护芯片

来源:昊海鑫 时间:2023-07-24 11:26

  IP3102提供一种用于单节锂离子/聚合物可充电电池的初级保护的解决方案。

IP3102集成了聚合物可充电电池安全运行所需的所有检测和保护。

IP3102集成了所有保护检测和控制功能,正常工作仅需要1uA左右的工作电流。保护功能包括放电过流、充电过流、过充、过放电池的检测和保护。其工作在-40℃~+85℃的温度范围内,大大拓宽了芯片的使用条件。采用小而薄的DFN6 1.6mm x 1.6mm封装,这种封装便于小型电池包装设计。

1特性

●电压监测:

●过充电保护电压VOV:3.5V~4.6V(Step:5mV)

过充电保护电压VOV精度:±15mV

●过充电解除电压VOVR:3.1V~4.6Vnote1

过充电解除电压VOVR精度:±50mV

●过放电保护电压VUV:2V~3V(Step:10mV)

过放电保护电压VUV精度:±50mV

●过放电解除电压VUVR:2V~3.4Vnote2

过放电解除电压VUVR精度:±75mV

●电流监测VI(用外部Sense电阻)/VM(用

MOS管导通电阻)可选:

●放电过流1保护电压VDOC1:3mV~100mV(Step:0.5mV)

放电过流1保护电压VDOC1精度:±1.5mV

●放电过流2保护电压VDOC2:10mV~200mV(Step:1mV)

放电过流2保护电压VDOC2精度:±3mV

●放电短路保护电压VSC:20mV~400mV(Step:2mV)

放电短路保护电压VSC精度:±5mV

●充电过流保护电压VCOC:-200mV~-3mV(Step:0.5mV)

充电过流保护电压VCOC精度:±1.5mV

●内置各种检测延时:

●过充电检测延时tOV:256mS~2S

●过放电检测延时tUV:32mS~256mS

●放电过流1检测延时tDOC1:8mS~4S

●放电过流2检测延时tDOC2:8mS~64mS

●放电短路检测延时tSC:280uS~560uS

●充电过流检测延时tCOC:8mS~64mS

●1.2μA工作电流(pump disable)25°C

●2.5uA工作电流(pump enable)25°C

●休眠模式可选,休眠模式下100nA休眠电流

●耗尽电池0V禁止充电

●输入浪涌钳位,可承受高达28V的浪涌电压

●放电过流解除条件:断开负载或连接充电器

●正常工作状态下,PUMP N-MOSFET驱动可选

●工作温度:-40°C~85°C

●VI采样和VM电流采样可选

●封装:DFN6(1616)

2应用

●物联网设备

●可穿戴设备

●电池包

●移动设备



深圳英集芯科技股份有限公司,于2022年4月19日正式登陆上交所科创板,股票简称:英集芯;股票代码:688209。公司成立于2014年11月20日,是一家专注于高性能、高品质数模混合芯片设计公司,主营业务为电源管理芯片、快充协议芯片的研发和销售。英集芯持续推出高性价比的智能数模混合芯片,提供的电源管理芯片和快充协议芯片广泛应用于移动电源、快充电源适配器、无线充电器、车载充电器、TWS耳机充电仓等产品。公司合作的最终品牌客户包括小米、OPPO等知名厂商。

INJOINIC英集芯的芯片产品具备高集成度、高可定制化程度、高性价比、低可替代性的特点,能够缩短客户成品方案研发周期,简化客户产品生产过程,提升产品良率和可靠性,从而帮助客户优化成本并满足多样化的需求。

未来,英集芯将基于在消费电子领域的优势市场地位,以行业前沿技术和客户需求为导向,发挥自身在电源管理芯片和快充协议芯片领域的研发及设计优势,持续推出具有市场竞争力的芯片及配套解决方案,进一步提升产品的品牌知名度,不断拓展应用领域及下游客户覆盖范围,致力于成为国际一流的数模混合芯片设计公司。

INJOINIC英集芯的电源管理芯片广泛应用于智能手机、平板、机顶盒和IPC等领域,在行业内得到主控商的认可,并成为其推荐的电源管理IC供应商。移动电源SOC方案是英集芯的一项全集成解决方案,通过一颗芯片实现了多种功能,如MCU电量显示、开关充电、开关升压、按键、手电筒灯、边充边放、锂电保护等,为客户提供了性能优异、BOM成本最低的解决方案,深受市场青睐。
