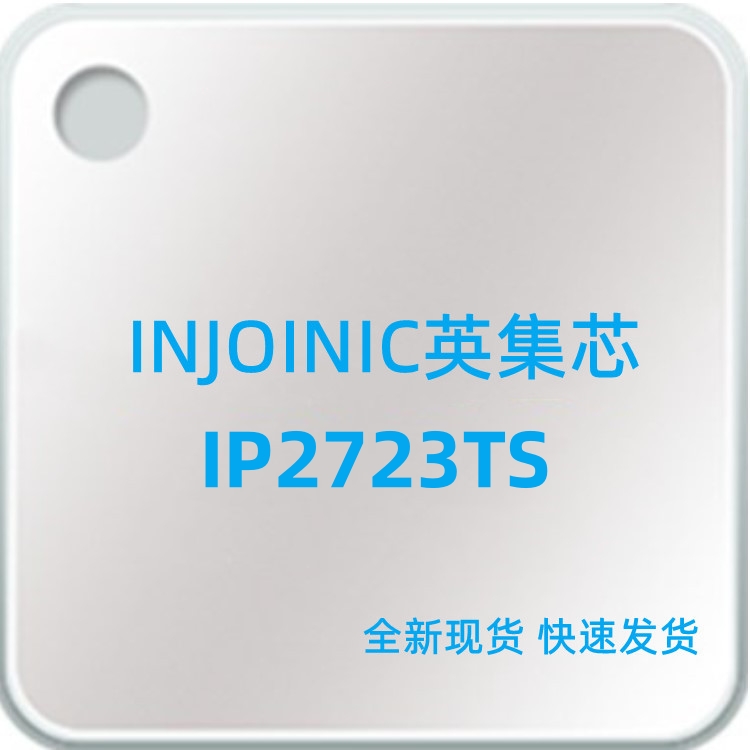

IP2723TS是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS,HVDCP QC4/QC4+/QC3.0/QC2.0（Quick Charge），FCP（Hisilicon®Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung®Adaptive Fast Charge），MTK PE+2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。

IP2723TS具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

1.特性

●快充规格

●集成QC4/QC4+输出快充协议

-兼容QC2.0/QC3.0

-支持Class B电压等级

●集成FCP输出快充协议

●集成SCP输出快充协议

●集成AFC输出快充协议

●集成MTK PE+1.1&2.0输出快充协议

●集成USB C DFP协议，支持输出快充

●兼容BC1.2、苹果、三星手机快充

●集成USB Power Delivery（PD2.0/PD3.0）协议

●PD3.0 with PPS USB-IF协会认证编号：

TID:3135

●集成TYPE-C DFP协议

●自动检测TYPE-C设备的插入和拔出

●集成标准的PD2.0/PD3.0/PPS协议

●集成对E-MARK线缆的识别和支持

●自动检测DP，DM上电压对应的快充请求，通

过调节FB精确控制输出电压

●电源管理

●集成ADC检测外扩NMOS路径电流

●内置功率路径管理

●内置自动控制泄放电路功能

●支持自动进入待机低功耗模式

●多重保护、高可靠性

●输出过流、过压、短路保护

●NTC过温保护

●DP,DM,CC1,CC2过压保护

●DP,DM对地弱短路保护

●DP/DM/CC1/CC2均支持20V高耐压

●灵活定制，支持在线升级

●宽工作电压范围：3 V~30V

●封装QFN24

2.应用

●适用于单向快充输出应用

●交流电源适配器

●车充

●带PD输出功能的系统应用
