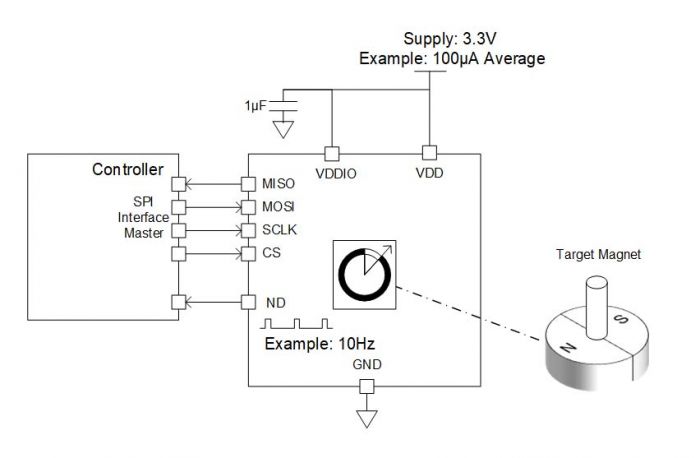

MA782 为业界最小的绝对角度位置编码器芯片（ICEncoder™），它可以检测旋转轴上永磁体的绝对角度位置（通常为径向磁化圆柱体永磁体）。该传感器具有 模式循环功能（正常工作模式、自动周期采样模式和闲置模式），非常适合低平均功耗应用。它可以通过片上时钟或外部控制器来控制时序，还可以通过触发唤醒功能来采样角度位置变化。

MA782 可支持的磁场强度和空间配置范围广泛。同轴和离轴（侧轴贴装）配置均可支持。

MA782 具有带阈值可编程的磁场强度检测功能，以感应磁体相对于传感器的位置，从而拓展支持更多的应用，比如感应轴向位移或用于系统诊断（如磁铁安装失效）。单片非易失性存储器用于存储配置参数，包括基准零度角位置、模式循环参数、影响输出分辨率的滤波窗口参数和磁场检测阈值等。

产品特性和优势

• 8位至12位分辨率绝对角度位置非接触式编码器
• 闲置模式下电流消耗为 1µA
• 正常工作模式下电流消耗为 10mA
•
• 内外部模式循环控制功能
• 角度变化自动报警功能

• SPI 串行接口用于数字角度读取和芯片配置
• 磁场强度警报
• 3.3V 供电
• -40°C 至 +125°C 工作温度
• 采用 QFN-14 (2mmx2mm) 封装
