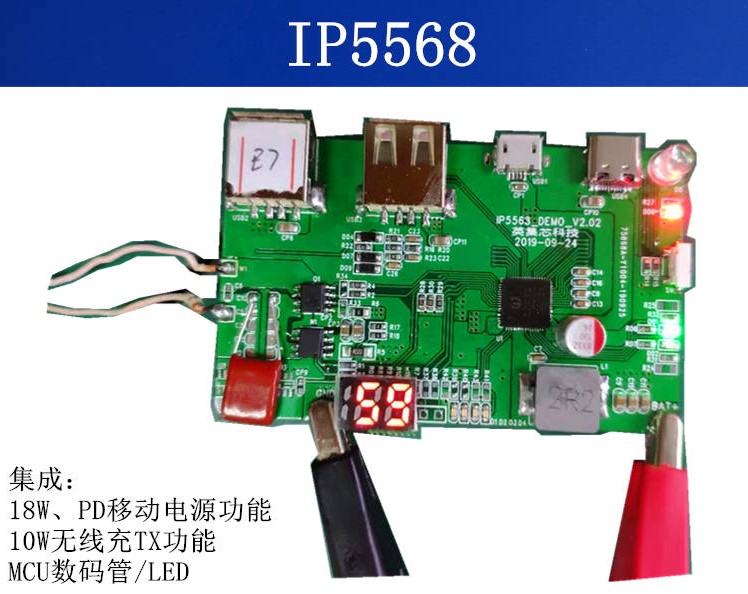

IP5568是一款集成QC2.0 / QC3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输入/输出快充协议、USB C输入输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示，无线充发射控制的多功能电源管理SOC，为无线充的移动电源提供完整的解决方案。等多功能的电源管理SOC，为无线快充移动电源提供完整的电源解决方案。
IP5568的同步开关升压系统可提供大18W输出能力，即使电池电压较低时输出18W仍能保持90%以上的效率。空载时，自动进入休眠状态。
IP5568的同步开关充电系统，提供高达5.0A充电电流。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。
IP5568内置USB C协议，可以支持USB C口输入大电流充电、输出大电流放电。
IP5568内置14bit ADC，精确测量电池电压和电流，可通过I2C访问 ADC数据。IP5328内置电量计算法，可以准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。
IP5568集成有 10W 的无线充电发射控制器，兼容 WPC Qi v1.2.4标准。

（二）特性：

1，同时支持多个USB口

 2个USB A口输出

 1个USB B口输入

 1个USB C口输入/输出
2，快充规格

 任意一个口都支持快充

 集成QC2.0/QC3.0输出快充协议

 集成FCP输入/输出快充协议 可同时支持USB A x2，USB B，USB C四个USB

 集成AFC输入/输出快充协议 口，单独使用任何一个USB口都可以支持快充，同

 集成SFCP输入/输出快充协议 时使用两个及以上输出口时，只支持5V。

 集成MTK PE+ 1.1&2.0输入/输出快充协议

 集成USB C DRP协议，支持输入输出快充

 兼容BC1.2、苹果、三星手机快充 
3，充电规格

 电池端充电电流最高可达5.0A

 自适应充电电流调节

 支持4.20V、4.35V、4.40V、4.50V电池 
4，放电规格

 输出电流能力：

    5V：3.1A 9V：2.0A 12V：1.5A

    同步开关放电5V 2A效率达95%以上

 支持线补
5，10W 无线充发射
兼容 WPC v1.2.4协议
集成 MOS 全桥驱动
集成内部电压/电流解调
支持 FOD异物检测功能
6，功能丰富
内置 14bit ADC
内置照明灯驱动
自动检测负载插入 /拔出
支持 TypeType -C DRP协议，支持C口输入输出
集成手机充电电流智能识别DCP协议
7，低功耗
智能识别负载，自动进待机
待机功耗小于150 µA
8，BOM极简
功率 MOS 内置， 1uH单电感实现充放电
9，多重保护、高可靠性
输出过流、过压短路保护
输入过压、过充，过充，过流放电保护
整机过温保护
Vin 瞬态耐压高达16V
10，深度定制
可灵活低成本定制方案
11，封装 QFN64 8*8mm,0.5mm pitch
应用：
带无线充的移动电源方案
带无线充的蓝牙音箱
