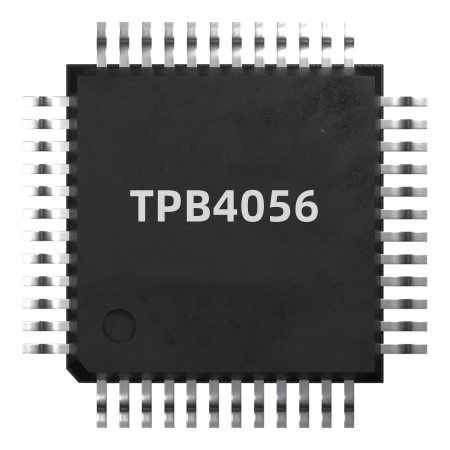

TPB4056A3X-DFHR/TPB4056A3X-DFGR是一款经济高效、高度集成的产品单电池锂离子或锂离子聚合物线性充电IC。设备支持CC/CV充电USB端口或AC适配器。低BOM组件这一要求使整个系统的尺寸变小。带过电压保护的高输入电压范围支持低成本的不受监管的适配器。

TPB4056A3X-DFHR/TPB4056A3X-DFGR充电电流完全可编程高达1000毫安的外部电阻器。这个TPB4056A自动终止充电循环当充电电流降至a以下时机组可编程最小充电电流达到浮动电压后的充电电流值。

TPB4056A3X-DFHR/TPB4056A3X-DFGR实现两个指示引脚PPR和CHG，允许连接到微控制器或LED显示设备状态。采用开放式漏极结构，输入电压在范围内时，PPR引脚保持低电平操作范围，并且CHG在充电状态，否则引脚处于高阻抗状态。

TPB4056A3X-DFHR/TPB4056A3X-DFGR具有热折返功能限制充电电流并保护设备免受结温过高故障。TPB4056A也集成电流监测器、UVLO、OVP功能防止设备损坏。

1,特点

单电池锂离子或聚合物电池的单片充电器

恒流/恒压电池充电

最大1000毫安可编程充电电流

保护

宽输入从4.55 V到6.8 V或到10.5 V，最高26.5 V

充电电流监测器和热折返

电源存在指示

浪涌电流限制的软启动

自动电池充电

无需外部MOSFET、电流传感器或二极管

工作温度：-40°C~+85°C

包装选项：ESOP-8、DFN2×2、DFN3×2、DFN3×3.

2,应用

便携式设备、GPS、ePOS、电子烟、对讲机

无线设备、蓝牙耳机

个人电子、个人医疗

可穿戴设备
