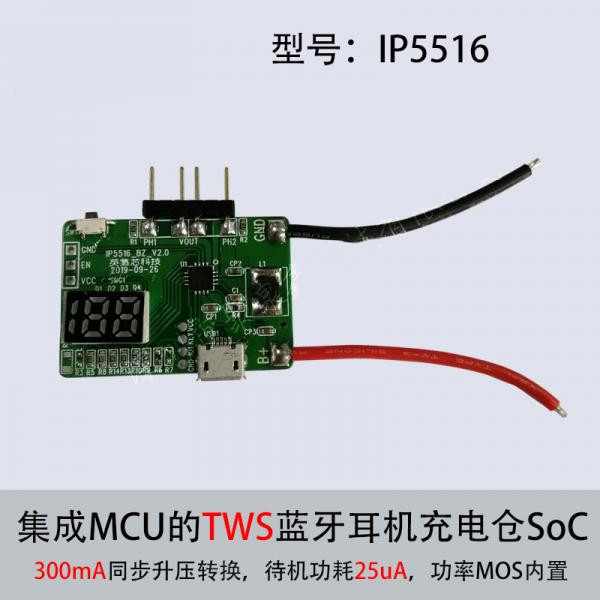

英集芯IP5516就一款应用于TWS蓝牙耳机充电仓PCBA方案，支持耳机插入自动检测与轻载自动待机，并且能够实现TWS左右耳机独立检测，充电电流达到500mA，放电电流300mA，待机功耗极小，待机状态5V/BAT/2.4A/0V等。

IP5516是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。
IP5516内置MCU，可灵活定制4/3/2/1颗LED电量显示。内置10bit ADC，可准确计算电池电量。

TWS蓝牙耳机充电仓PCBA方案IP5516特性
（一）同步开关放电
（1）300mA同步升压转换
（2）升压效率最高达93%
（3）内置电源路径管理，支持边充边放

（二）充电
（1）最大500mA 线性充电，充电电流可调
（2）自动调节充电电流，匹配适配器输出能力
（3）支持4.20V、4.30V、4.35V和4.4V电池

（三）电量显示
（1）内置10bit ADC，可准确计算电池电量
（2）支持4/3/2/1颗LED电量显示

（四）低功耗
（1）智能识别耳机插入/充满/拔出，自动进待机
（2）支持双路耳机独立检测
（3）待机功耗最小可至25 µA

IP5516耳机插入自动检测与轻载自动待机：
       IP5516检测到耳机插入后，即刻从待机态唤醒，打开升压5V给耳机充电，省去按键操作，支持无按键模具方案。IP5516支持轻载自动待机功能，当PH1和PH2上的耳机负载电流均小于4mA持续16s 后即自动进入待机状态。进入待机后VOUT输出电压有三种配置：5V、VBAT和2.4V。标准品待机VOUT输出电压为2.4V，其他规格需要单独定制。

        当蓝牙耳机被充满，IP5516会主动进待机且VOUT输出变为2.4V，此时为了让蓝牙耳机也进入待机状态，需要调节PH1/PH2上的电阻R8/R9。
