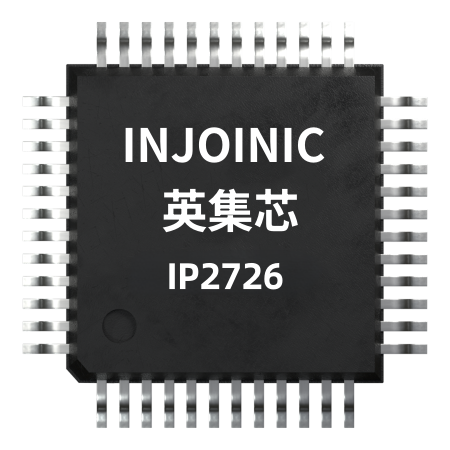

IP2726 是一款集成多种协议、用于USB 输出端 口的快充协议 IC。支持多种快充协议，包括 USB TypeC DFP ， PD2.0/PD3.0/PPS , HVDCP QC4/QC4+/QC3.0/QC2.0 （ Quick Charge ）， FCP （Hisilicon® Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung® Adaptive Fast Charge）， MTK PE+ 2.0/1.1 （MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星 2.0A。为适 配器、车充等单向输出应用提供完整的 TYPE-C 解决 方案。

IP2726 具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。

 应用

适用于单向快充输出应用

交流电源适配器

车充

带PD 输出功能的系统应用

1. 特性

快充规格

集成QC4/QC4+输出快充协议

- 高通证书&GRL 测试报告编号： QC201904166

- 兼容 QC2.0/QC3.0- 支持 Class B 电压等级

集成FCP 输出快充协议

集成SCP 输出快充协议

集成AFC 输出快充协议

集成MTK PE+ 1.1&2.0 输出快充协议

- PE+ 2.0：5V~20V（0.5V/Step）配置

- PE+ 1.1：5V，7V，9V，12V 配置

集成USB C DFP 协议，支持输出快充

兼容BC1.2、苹果、三星手机快充

集成 USB Power Delivery（PD2.0/PD3.0）协议

集成TYPE-C DFP 协议

自动检测TYPE-C 设备的插入和拔出

集成标准的PD2.0/PD3.0/PPS 协议

集成对E-MARK 线缆的识别和支持

自动检测 DP，DM 上电压对应的快充请求，通 过调节 FB 精确控制输出电压

电源管理

集成ADC 检测外扩NMOS 路径电流

内置功率路径管理

内置自动控制泄放电路功能

支持自动进入待机低功耗模式

多重保护、高可靠性

输出过流、过压、短路保护

NTC 过温保护

DP,DM,CC1,CC2 过压保护

DP,DM 对地弱短路保护

DP/DM/CC1/CC2 均支持20V 高耐压

灵活定制，支持在线升级

宽工作电压范围：3 V~30V

封装 QFN24
