血压仪家庭保健与健康3PEAK思瑞浦IC应用医疗健康

来源：昊海鑫 时间：2022-07-02 17:19

电子血压计用于日常血压监测，相比于传统血压计，可实现全自动智能测量且方便直观得到结果，因此不断得到普及。思瑞浦（3PEAK）通过不断技术创新与沉淀，为市场提供丰富的高性能、高质量、高可靠性的产品，满足整套血压计应用方案的需求，为实现血压计方案最佳性能提供关键性支持。

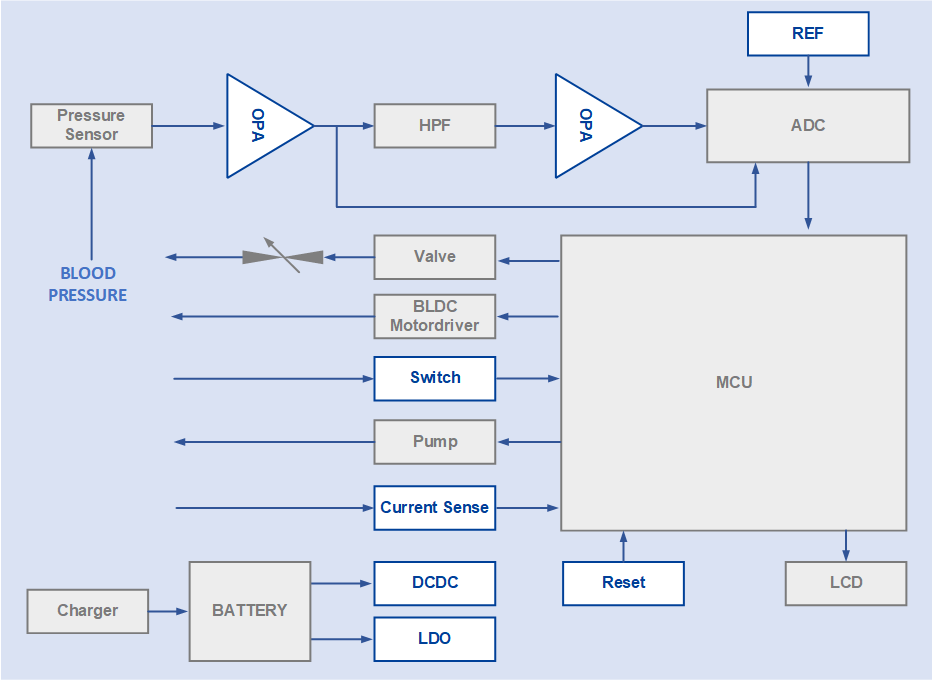

应用框图与产品:

零漂运算放大器

Part Number	CH	VDD(V)	GBWP	IQ(Typ.)(per CH)(μA)	IQ(Max.)(per CH)(μA)	CMRR(dB)	VOS(max)(μV)	Slew Rate(V/μs)	VOS TC (µV/°C)	eN@1kHz( nV/√Hz )	IBIAS(pA)	Rail-Rail
TP5534	4	1.8~5.5	350 kHz	34	55	130	10	0.16	0.008	55	50	In/Out
TP5531	1	1.8~5.5	350 kHz	34	55	130	10	0.16	0.008	55	50	In/Out
TP5532	2	1.8~5.5	350 kHz	34	55	130	10	0.16	0.008	55	50	In/Out

低噪运算放大器

Part Number	CH	VDD(V)	GBWP(MHz)	IQ(Typ.)(per CH)(mA)	IOUT(mA)	VOS(max)	Slew Rate(V/μs)	VOS TC(µV/°C)	VN@0.1Hz to 10Hz(μVPP)	eN@1kHz(nV/√Hz)	IBIAS(pA)	Rail-Rail
TP2331	1	2.2~5.5	1.6	0.19	130	50 μV	0.92	1	3.2	13	0.3	In/Out
TP2332	2	2.2~5.5	1.6	0.19	130	50 μV	0.92	1	3.2	13	0.3	In/Out

微功耗运算放大器

Part Number	CH	VDD(V)	GBWP	IQ(Typ.)(per CH)(μA)	IQ(Max.)(per CH)(μA)	IQ(off)(shutdown)	VOS(max)	Slew Rate(V/μs)	VOS TC(µV/°C)	eN@1kHz( nV/√Hz )	IBIAS(pA)	Rail-Rail
TP6001	1	1.3 MHz	3	1	27	1	In/Out	N/A	2.5~6.0	80	130	0.7
TP6002	2	1.3 MHz	3	1	27	1	In/Out	N/A	2.5~6.0	80	130	0.7
TP6004	4	1.3 MHz	3	1	27	1	In/Out	N/A	2.5~6.0	80	130	0.7

电流检测放大器

Part Number	CH	VDD (V)	Common Mode Voltage (V)	IQ (µA, Typ.)	Ib (µA, Typ.)	VOS (µV, max)	Slew Rate(V/μs)	VOS TC (µV/°C, Max)	Gain Drift (ppm/℃, Max)	Output Type	Internal Comparator
TP181	1	2.7~30	-0.3~36	120	35	100	0.5	10	Analog	N/A	0.6

复位芯片

Part Number	Power Consumption(μA)	Power Supervisor	Manual Reset Input	Watchdog	Power Fail Input (PFI)	Reset Timeout Period (mS)	Watchdog Timeout Period （S）	Reset Output Polarity	Reset Output Type	Temperature Range(℃)
TPV809	2.2	Yes	/	/	/	200	/	Low Active	Push-Pull	-40 to +125
TPV803	2.2	Yes	/	/	/	200	/	Low Active	Open Drain	-40 to +125

串联型电压基准

Part Number	Feature	Vin(min)(V)	Vin(max)(V)	Iq(max)(μA)	Accuracy(max)	TC(-40 to 85℃)(ppm/℃)	TC(-40 to 125℃)(ppm/℃)	0.1 to 10Hz Output Voltage Noise(uVpp)	Line Regulation(max)(ppm/V)	Load Regulation(max)(ppm/mA)	Output Capacitor Load(μF)
TPR33	max(Ver+0.05, 2.1)	5.5	180	0.15%	20	30	50	50	20	0.1 to 10

LVLDO

Part Number	Input Voltage(V)	Accuracy(max)	Maximum Output Current(mA)	Iq(mA)	PSRR(dB)	Noise(μVRMS)	Dropout(mV)	Temperature Range (°C)
TPL710	54	170	-40 to +125	200	2.4~6.0	±3%	90	0.0014
TPL740	60	200	-40 to +125	500	2.4~5.5	±2%	40	0.049

宽压降压转换器

Part Number	VIN(V)	Output(V)	Max Output Current(A)	Control Mode	Temperature Range(℃)
TPP362080	4.5~36	0.6~36	2	Peak Current Mode	-40 to +125
TPP362082	4.5~36	0.6~36	2	Peak Current Mode	-40 to +125

需要了解更多3peak思瑞浦的IC应用方案，请直接联系：

深圳市昊海鑫科技有限公司

电话：0755-33561021 传真：0755-85298357

联系人：陈先生手机：18676367856 QQ：1289315967
