INA220 是一款具备 I 2C 或 SMBUS 兼容接口的分流器 和功率监测计。

INA220 监测分流器压降和电源电压。 一个可编程校准值，与一个内部倍乘器组合在一起，可 实现电流安培值的直接读取。一个额外的乘法寄存器可 计算出功率的瓦特值。I 2C 或 SMBUS 兼容接口 具有 16 个可编程地址。

INA220 的独立分流输入允许其应 用于具备低侧感测功能的系统。

INA220 提供两种级别：A 级和 B 级。B 级型号的精度 更高且精密规范更加严格。

INA220 可在 0V 至 26V 范围内感测总线中的分压，适 用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单 电源供电，电源的最大流耗为 1mA。INA220 的工作温 度范围为 -40°C 至 125°C。

1 特性

• 高侧或者低侧感测

• 感测的总线电压范围：0V 至 26V

• 报告电流、电压、和功率

• 16 个可编程地址

• 高精度：整个温度范围内的精度为 0.5%（最大 值）(INA220B)

• 用户可编程校准

• 快速 (2.56MHz) I 2C 或 SMBUS 兼容接口

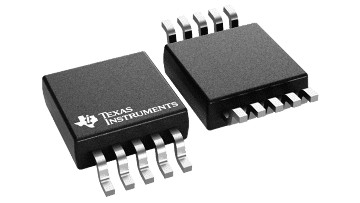

• 超薄小外形尺寸 (VSSOP)-10 封装

2 应用范围

• 服务器

• 电信设备

• 笔记本电脑

• 电源管理

• 电池充电器

• 汽车

• 电源

• 测试设备

INA220 TI德州仪器电流功率监测器IC国产完美优势替代型号3PEAK思瑞浦TPA620.
