英集芯率先推出的USB PD3.1协议芯片IP2736,目前已成功应用于苹果新款16寸 MacBook Pro的140W快充。
其中USB PD3.1相比USB PD3.0,在PD3.0最高输出电压20V的基础上,新增了28、36、48V三组输出电压档位,电流不变还是5A,提升输出功率到240W。苹果新推出的笔记本就是应用了USB PD3.1的28V输出电压档位。

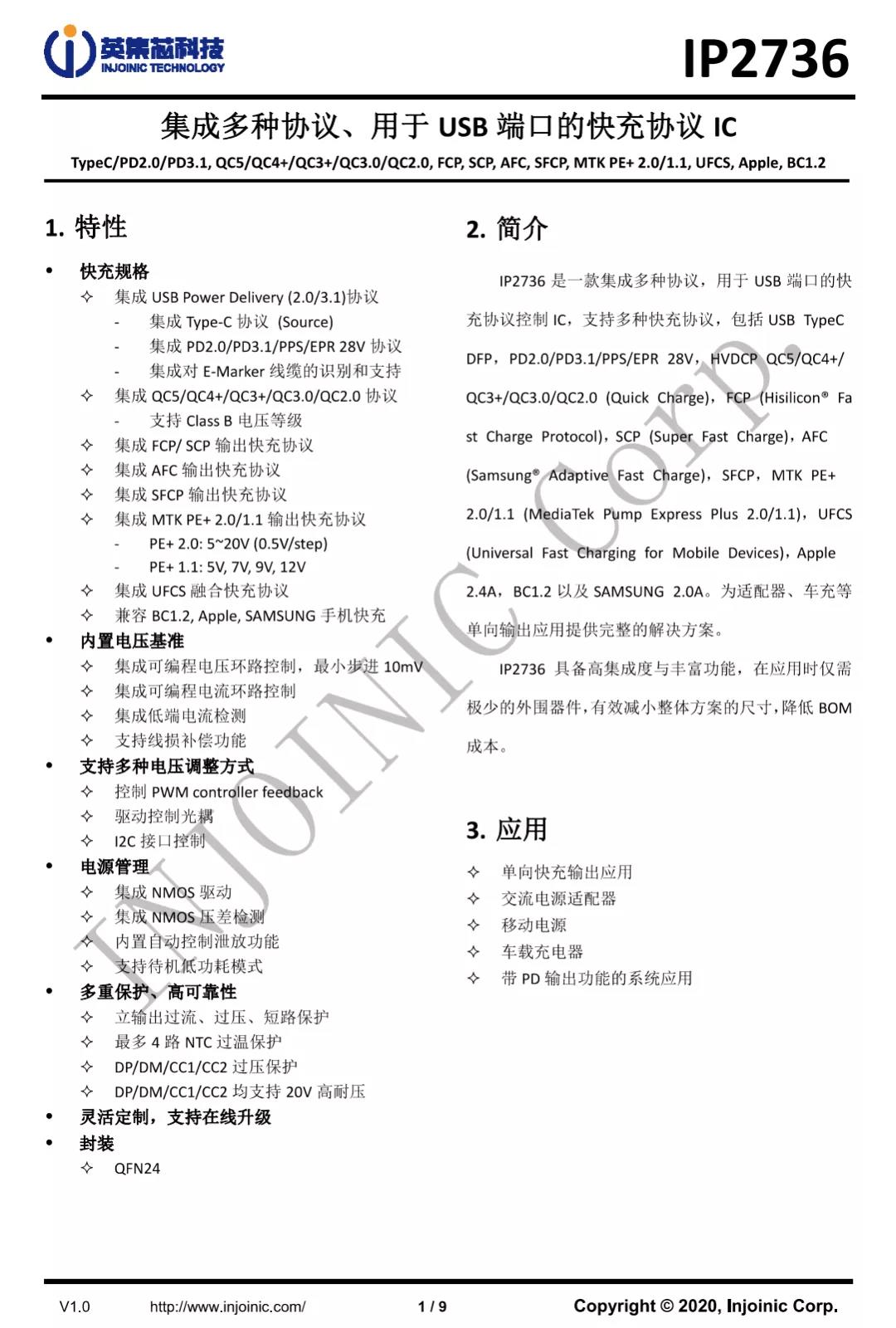

英集芯IP2736是一颗支持USB PD3.0/3.1的协议芯片,支持28V EPR档位输出,支持E-Marker线缆,同时通吃绝大多数主流快充协议,具有非常好的兼容性。输出支持光耦反馈,FB反馈和I2C反馈,适配充电器、车充、移动电源等大功率应用,通用性也非常的好。

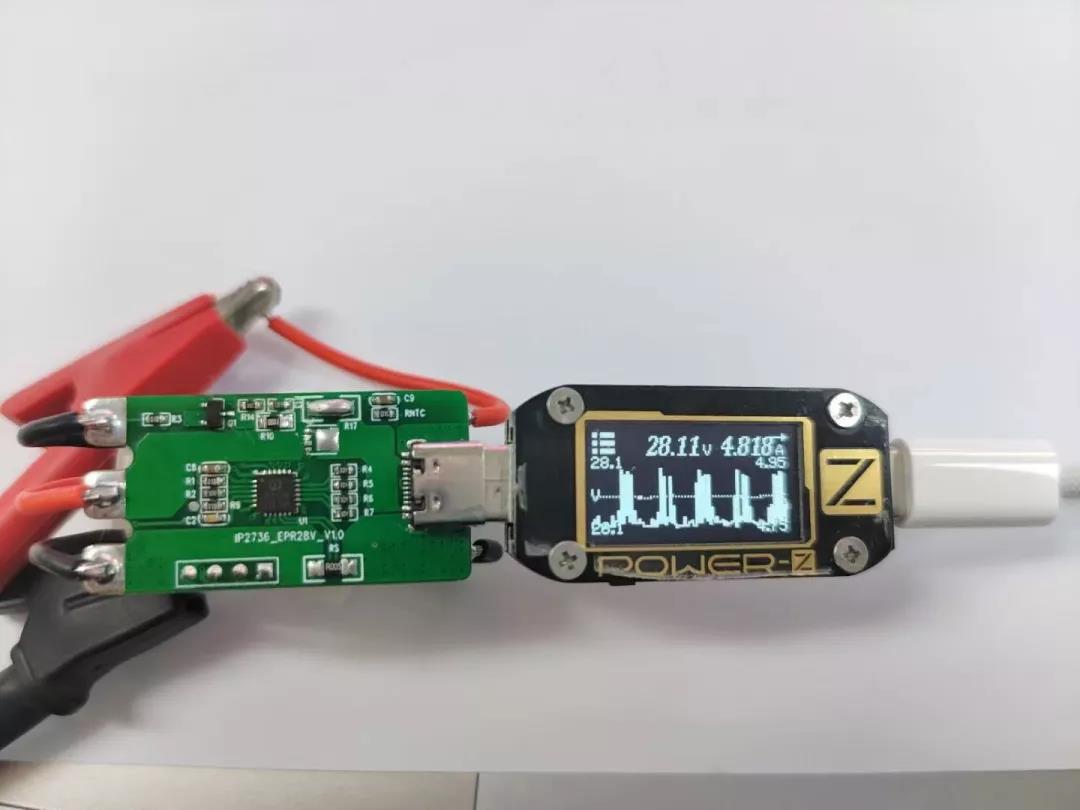

使用POWER-Z KM001C实测,英集芯IP2736可用于USB PD3.1 EPR 28V输出档位,输出电压28.11V,输出电流4.818A,输出功率达135.43W。
英集芯IP2736参考设计,电路板为单面设计,左侧三个焊点分别为电压反馈,输入正极和输入负极,右侧为Type-C母座。通过参考设计看出,IP2736的外围元件非常精简。
英集芯IP2736是一颗小封装,支持多种协议的协议芯片,并且支持多种反馈方式。小体积封装,精简的外围电路,可满足多种设计应用场景。

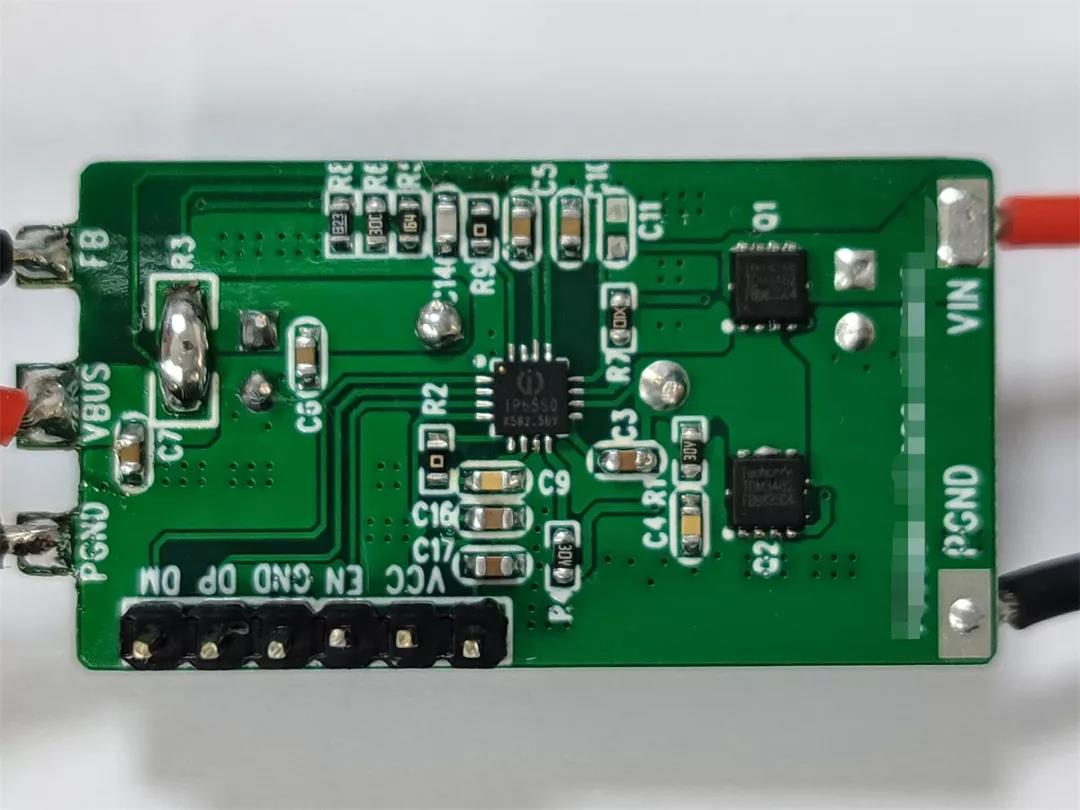

这款参考设计在MacBook Pro 16上应用,电脑可以正确识别到充电器功率,显示已连接140W充电器。这款参考设计使用英集芯IP6550进行降压,搭配IP2736可以输出3-28V的电压,满足USB PD3.1的电压范围。

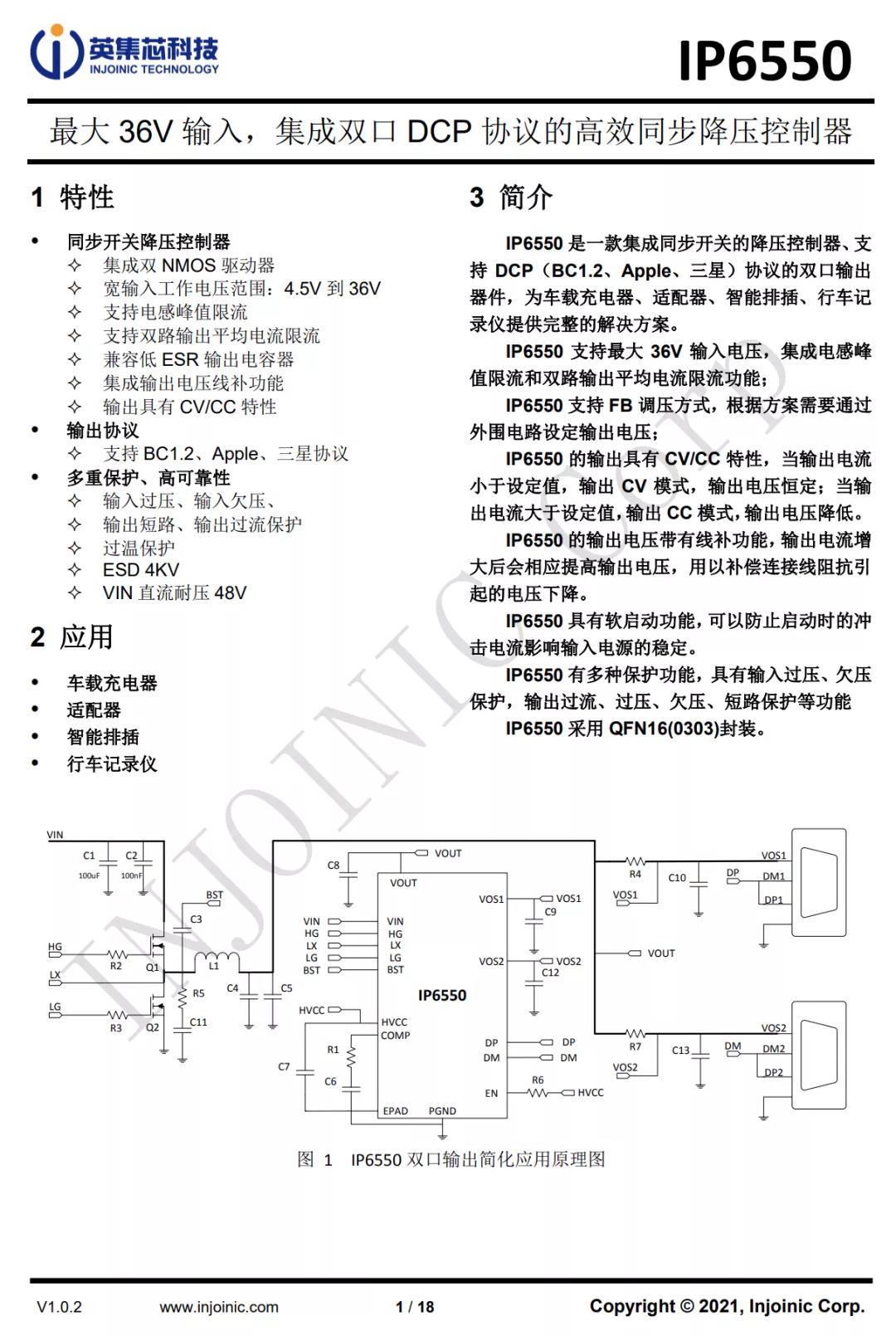

英集芯IP6550是一款支持36V输入的同步降压控制器,内置NMOS管驱动,外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz,输入端耐压48V,内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装,可实现简化的同步降压转换电路设计。
英集芯IP6550可用于车充、充电器、插线板及行车记录仪等产品,器件内置完善的保护功能,提供完整的降压输出方案。
总结
苹果新发布的MacBook仅到货数日,英集芯就推出了相对应的快充方案,并且支持140W快速充电。通过实际充电测试,证明了英集芯的芯片可用性。
英集芯推出的IP2736协议芯片不仅支持USB PD3.1的28V输出应用,还支持丰富的快充协议。同时英集芯的USB PD3.0协议芯片已经广泛在100W大功率充电器上得到批量应用,期待英集芯IP2736在USB PD3.1快充市场中有更精彩的表现。
