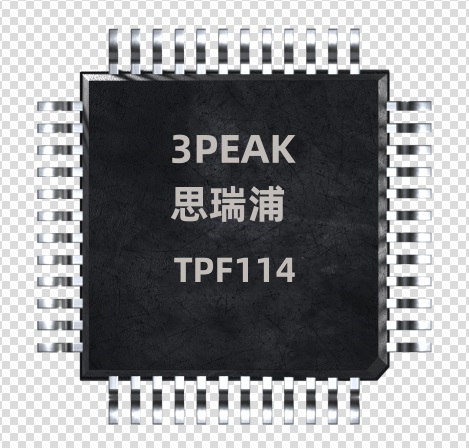

TPF114 是一款专门针对消费类应用而设计的高性能，低成本视频重构滤波器，它将视频指标与低功耗进行结合。
该滤波器由4个独立的六阶Butterworth 滤波缓冲器组成，适合用于DAC重构滤波或者ADC抗混叠滤波。
-3dB衰减频率为9MHz的滤波器，使之适 用于CVBS、S-Video、Y'Pb'Pr' 480i/576i、Y'U'V'、RGB等标清视频信号滤波应用。
TPF114 的动态范围满足要求严苛的视频系统所需，其输入可使用交流耦合或直流耦合。
片上集成优化的Transparent Sync-tip Clamp 电路，交流耦合输入时 钳位电路将CVBS、Y'或RGB信号的同步电平固定在 40mV，上拉电阻可以将无同步信号的Pb'、Pr'信号偏置；
同时，片上 Level Shifter 电路将信号整体抬升 80mV，由此可以使视频信号无失真的通过器件。
直流耦合输入时片上 Level Shifter 工作，以允许完整的 同步动态范围信号干净的通过该器件。
TPF114 适合用于视频信号的各种输出缓冲应用，它提供6dB增益(2V/V)，支持轨至轨输出，支持交流或直流线路驱动。
TPF114 具备高性能静电防护及浪涌保护，适合用于机顶盒等设备的视频输出驱动以保护系统的主板器件。
TPF114 采用+3.0V至+5.5V单电源供电，总静态电流低至23.2mA，适合用于低功耗或功率敏感的USB供电或电池供电应用。
TPF114 采用小型10-引脚MSOP封装和14-引脚TSSOP封装，工作温度范围为−40° C至+85° C工业温度范围。
特性
4-SDTV 视频放大，支持视频标准 CVBS、S-Video、Y'Pb'Pr' 480i/576i、Y'U'V' 或 RGB
6 th-order Butterworth 低通视频重构滤波器：-3dB带宽 9MHz，阻带抑制 57.2dB (27MHz)
多样化的输入偏置电路：
DC-耦合时提供80-mV电平移位
AC-耦合时提供透明钳位及80-mV电平移位
允许AC-耦合时带DC-偏置
总静态电流低至 23.2mA（典型值）
6dB 增益(2V/V)，轨至轨输出
允许交流或直流输出耦合，允许驱动 2 路视频线路或驱动 75Ω
宽电压范围：+3.0V 至 +5.5V 单电源
高性能ESD保护及浪涌保护：
Robust 8KV – HBM and 2KV – CDM ESD Rating
绿色产品，MSOP-10 和 TSSOP-14 封装
应用
机顶盒视频输出滤波驱动
VOD (Video On Demand)视频输出
PVR、DVD媒体播放器的视频缓冲
USB供电、便携式设备的视频信号放大缓冲
高清电视机
