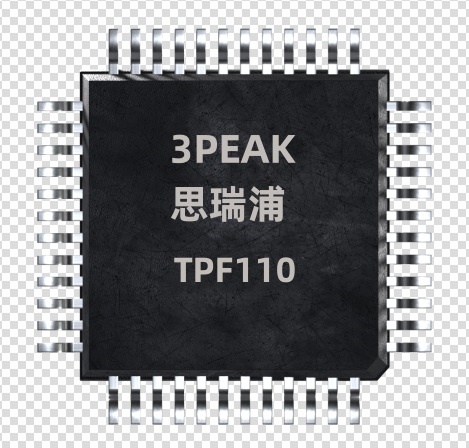

该TP110/TP110L是一个单轨对轨6阶输出重建滤波器，3D B滚转频率为9MHz，旋转速率为38V/μs，输入信号直流恢复用内部同步尖端钳完成。

从2.85V到5.5V的单一电源运行，并下沉超低3.9mA静止电流，TP110/TP110L适用于低功耗、电池操作的应用。

它还具有输入能够达到0.3V以下的负轨。

此外，启用高引脚关闭部分在45ns以下。

该TP110/TP110L是为了满足电池操作通信、仪器和现代工业应用所需的低功耗和带宽的需要，如视频点播、电缆机顶盒、DVD播放机和HDTV。

该TP110/TP110L提供在一个节省空间的SC-70封装，保证1mm的最大高度约束，并指定从-40°C到85°C温度范围的操作。

特征

六阶巴特沃斯低通滤波器

集成输入钳位电平转换电路

弧垂校正减小了交流耦合电容器的尺寸

高转换速率：38V/µs

低静态电流：TPF110 3.9mA（典型值）

TPF110L 1.9mA（典型）

低待机模式：0.5µA（典型值）

交流或直流耦合输出驱动双视频负载(75Ω)

视频性能：差分增益0.4%，差分相位0.7°

高输入和输出隔离（禁用）：96 dB@1MHz

6dB增益（2V/V），轨对轨输出

宽电源：+2.85V至+5.5V，单电源

提高了高性能静电放电和抗浪涌能力

能力：

HBM 8KV，CDM 2KV

绿色产品，小尺寸SC70包装

应用

视频信号放大

机顶盒视频驱动器

PVR，DVD播放器视频缓冲器，视频缓冲器，用于便携式或USB驱动的视频设备

HDTV
