IP3254 系列内置高精度电压检测电路和延迟电路，是用于3 节或4 节串联锂离子/聚合物可充电电池保护的IC。通过SEL 端子的切换，可用来保
护3 节或4 节串联电池。

IP3254 支持充电过流保护。内置均衡电路，不需要任何外围元件即可实现电池充放电均衡；并且还可以外扩MOS 管增大均衡电流。
二，特性：
 高精度电压检测保护*1
 过充检测电压VCU：
3.500V ~ 4.100V, step 50mV
4.100V ~ 4.575V, step 25mV
精度±25mV
 过充恢复电压VCL：
3.450V ~ 4.050V, step 100mV
4.050V ~ 4.400V, step 50mV
精度±100mV
 过放检测电压VDL：
1.800V ~ 2.000V, step 50mV
2.000V ~ 2.900V, step 100mV
精度±80mV
 过放恢复电压VDR：
2.000V ~ 3.1000V, step 100mV
精度±100mV
 三段过电流检测功能
 过电流检测电压1：
0.03V ~ 0.34V, step 10mV
精度±25mV
 过电流检测电压2：
0.35V ~ 0.70V, step 50mV
精度±50mV
 短路检测电压：
1.20V 固定值
精度±0.3V
 通过外接电容可设置过充电检测延迟时间、过放电检测延迟时间和过流检测延迟时间1（过流检测延迟时间2 和流检测延迟时间3 内部分
别固定为1ms 和200μs）
 充电过流保护功能
检测电压：0.03V ~ 0.34V, step 10mV
精度±25mV
 内置电池均衡功能
 支持外扩MOS 管增大均衡电流
 均衡开启电压
3.4V ~ 3.9V, step 25mV
3.9V ~ 4.45V, step 50mV
精度±30mV
 通过SEL 端子可以实现3 节/4 节电池切换
 0V 充电功能
 断线检测功能
 超低功耗
 工作模式：20μA
 休眠模式：3.5μA

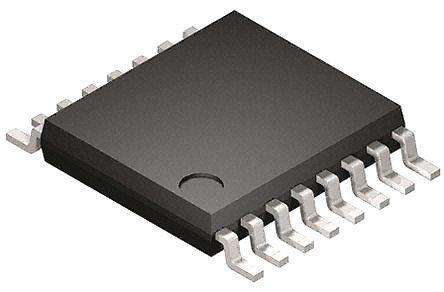

 封装：TSSOP16
三，应用：
 锂离子可充电电池组
 聚合物可充电电池组
