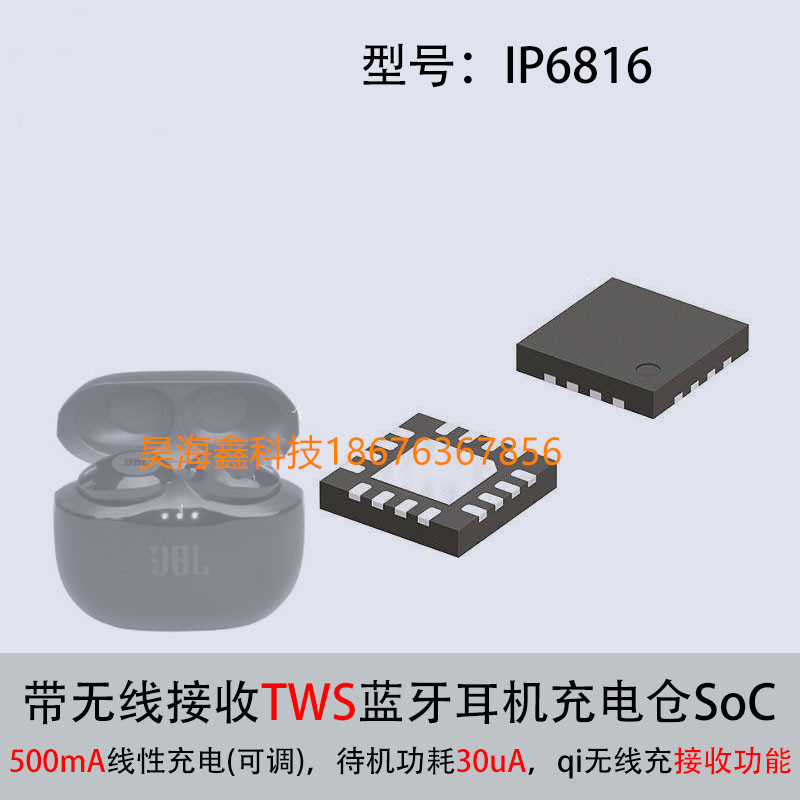

IP6816是英集芯*昊海鑫科技(18676367856)一款集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为无线充TWS蓝牙耳机充电仓提供完整的电源解决方案。

IP6816的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP6816内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%。DC-DC转换器开关频率在1.5MHz，可以支持低成本电感和电容。

IP6816的线性充电提供最大500mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。

IP6816可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至30uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。

IP6816内置MCU，可灵活定制4/3/2/1颗LED电量显示。内置10bit ADC，可准确计算电池电量。

IP6816采用QFN16封装。

二、特性

（一）同步开关放电

（1）300mA同步升压转换

（2）升压效率最高达93%

（3）内置电源路径管理，支持边充边放

（二）充电

（1）最大500mA线性充电，充电电流可调

（2）支持Qi协议无线充电接收功能

（3）自动调节充电电流，匹配适配器和无线充

（4）电的输出能力

（5）支持4.20V、4.30V、4.35V和4.4V电池

（三）电量显示

（1）内置10bit ADC，可准确计算电池电量

（2）支持4/3/2/1颗LED电量显示

（四）低功耗

（1）智能识别耳机插入/充满/拔出，自动进待机

（2）支持双路耳机独立检测

（3）待机功耗最小可至30 μA

（五）BOM极简

（1）功率MOS内置，外围只需少量器件即可实现完整充放电方案

Qi 协议无线充电接收功能

IP6816支持Qi协议无线充电接收功能。无线接收功能的谐振电容需要根据实际线圈电感做调整，请直接联系英集芯技术支持部门。

当同时插入有线充电和放置到无线充电TX端时，IP6816优先使用有线充电，此时会主动关闭无线充电接收功能。

电量计和电量显示

IP6816内置电量算法，根据电芯容量准确的显示电池剩余电量。

IP6816支持1/2/3/4颗LED灯电量显示，系统可自动识别是几颗电量灯显示模式。

NTC功能

IP6816可以通过在IO3 pin上接NTC电阻，来实现电池NTC功能；NTC放出20uA电流，在外部NTC电阻上产生电压，IC读取NTC上的电压来判断当前温度是否超过设定温度范围，就会关闭充电和放电。
