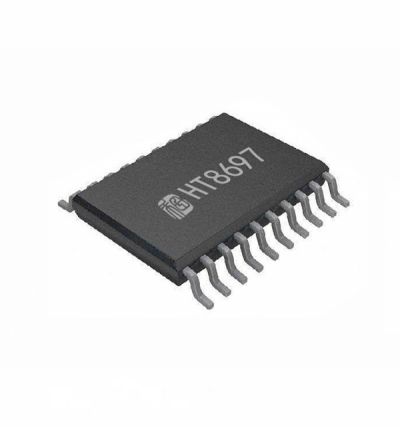

HT8697/HT8696是一款具有防削顶失真功能的，双声道免滤波D类音频功率放大器。在VDD=8.5V、THD+N=10%、4Ω负载条件下，能连续输出2×9.5W功率。在AB类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能瞬间输出2×9.0W功率。

HT8697/HT8696具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。

HT8697/HT8696内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

HT8697/HT8696可实现AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。

此外，HT8697/HT8696内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

• 防削顶失真功能(Anti-Clipping Function, ACF)

• 免滤波器数字调制，直接驱动扬声器

• 输出功率

  2×9.5W@ Class D, 2×9.0W@Class AB (V_DD=8.5V, R_L=4Ω, THD+N=10%,)

  2×6.7W@ Class D or Class AB

  (V_DD=7.2V, R_L=4Ω, THD+N=10%)

• 过流保护功能

• 过热保护功能

• 欠压异常保护功能

• 无铅无卤封装，TSSOP20L-PP

• 应用

• 蓝牙音箱

• 便携式音箱

• 2.1声道小音箱

• 扩音器

• iphone/ipod/ipod docking

• 拉杆音箱

• 平板电脑，笔记本电脑

• 便携式游戏机

• 小尺寸LCD电视/监视器

• MP4, 导航仪

•
