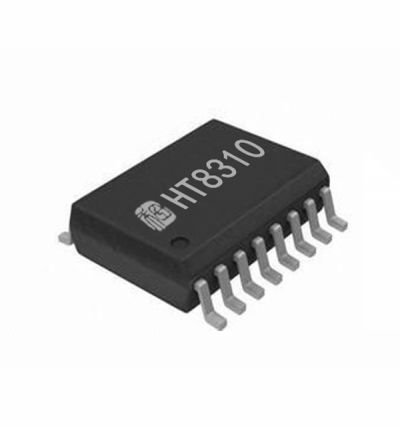

HT8310/HT8311/HT8320D/AB切换声道音频功率放大器方案

来源：昊海鑫 时间：2020-05-21 15:51

HT8310/HT8311/HT8320内置高效率自适应电荷泵升压，防削顶失真功能，D/AB切换的 5.2W单声道音频功率放大器IC方案,

HT8310/HT8311/HT8320是一款D类音频功率放大器，在V_BAT=4.2V、THD+N=10%，4Ω负载条件下能连续输出5.2W功率。该D类功放的电源电压由内置的自适应电荷泵升压模块提供。该升压模块在低功率时不升压，可有效提升电池的播放时间。

HT8310/HT8311/HT8320的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。其具有4种不同的ACF模式，可针对不同应用场合。同时芯片还具有ACF-Off 模式。

HT8310/HT8311/HT8320具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式（此时电荷泵升压功能关闭）。

HT8310/HT8311/HT8320内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT8310/HT8311/HT8320内部固定28dB增益，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

4种防削顶失真功能(Anti-Clipping Function, ACF)
自适应电荷泵升压功能
内部固定28dB增益
输出功率

5.2W (V_BAT=4.2V, R_L=4Ω, THD+N=10%)

4.0W (V_BAT=3.7V, R_L=4Ω, THD+N=10%)

3.0W (V_BAT=3.3V, R_L=4Ω, THD+N=10%)
效率

84% (V_BAT=3.7V, R_L=4Ω, 0.4W)

75% (V_BAT=3.7V, R_L=4Ω, 2W)
电源

-升压输入V_BAT：2.7V至5.5V

-升压输出CPOUT：6.4V
静态工作电流：3mA
关断电流：<1uA
AB/D类可切换
免滤波器数字调制，直接驱动扬声器
保护功能:过流/过热/欠压异常保护功能
无铅封装， SOP16L-PP, QFN16L-PP
应用
智能音响
无线音响
便携式音频设备
智能手机
