IP5506是一款集成升压转换器，锂电池充电管理，电池电量指示的多功能电源管理SOC，为188数码管显示移动电源提供完整的电源解决方案.

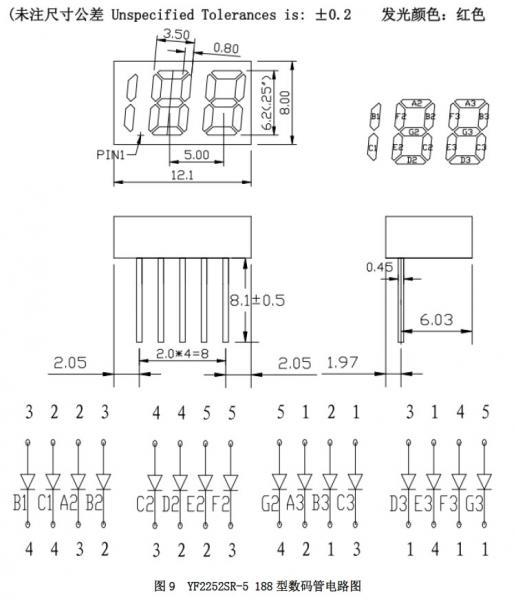

ip5506支持188型数码管，数码管型号为YF2252SR-5，芯片自带MCU能够以较低的成本实现数码管移动电源完整解决方案。

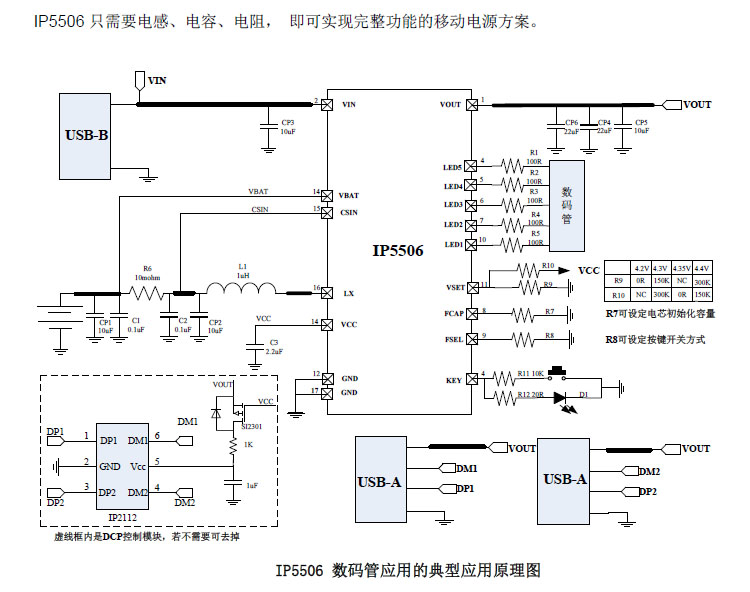

YF2252SR-5 188数码管移动电源原理图如下：

ip5506特性：
1、同步开关放电
（1）2A同步升压转换
（2）升压效率高达93%
（3）充电效率高达92%
（4）内置电源路径管理，支持边充边放
（5）支持线补

2、充电
（1）自动调节充电电流，匹配适配器输出能力
（2）2A同步开关充电
（3）支持4.2V/4.3V/4.35V/4.4V电池



3、电量显示
（1）内置14bit ADC和精准库伦计算方法
（2）支持5/4/3/2/1颗LED电量和数码管显示
（3）支持外部PIN选电芯初始容量
（4）支持电芯容量自校准

ip5506方案可支持多种电量显示方式。
IP5506内置精准库仑计电量算法，根据电芯容量准确的显示电池剩余电量。
IP5506可支持1/2/3/4/5颗LED灯、88型、188型数码管移动电源电量显示等。
