开关电源中11种拓扑结构

当前位置：主页 > 国产替代 >

开关电源中11种拓扑结构

来源：昊海鑫 时间：2021-10-27 14:32

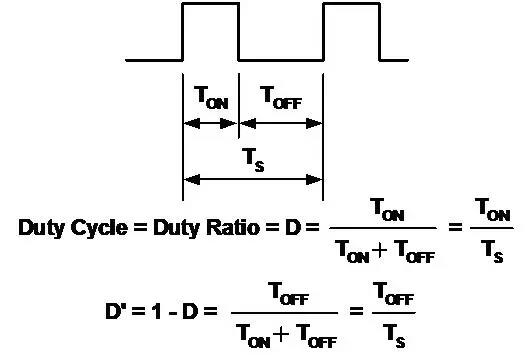

1、基本的脉冲宽度调制波形

这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：

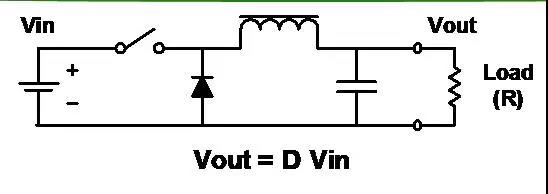

2、Buck降压

■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续 (斩波)。

■输出电流平滑。

3、Boost升压

■把输入升至一个较高的电压。

■与降压一样，但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续 (斩波)。

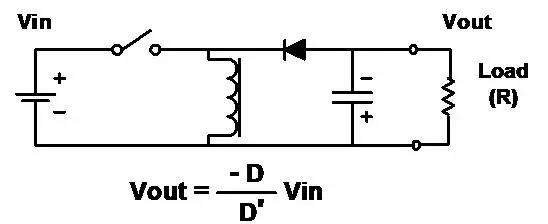

4、Buck-Boost降压-升压

■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续 (斩波)。

■输出电流也不连续 (斩波)。

■输出总是与输入反向 (注意电容的极性)，但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。

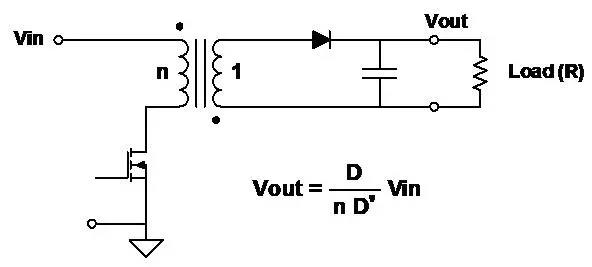

5、Flyback反激

■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

■输出可以为正或为负，由线圈和二极管的极性决定。

■输出电压可以大于或小于输入电压，由变压器的匝数比决定。

■这是隔离拓扑结构中最简单的

■增加次级绕组和电路可以得到多个输出。

6、Forward正激

■降压电路的变压器耦合形式。

■不连续的输入电流，平滑的输出电流。

■因为采用变压器，输出可以大于或小于输入，可以是任何极性。

■增加次级绕组和电路可以获得多个输出。

■在每个开关周期中必须对变压器磁芯去磁。常用的做法是增加一个与初级绕组匝数相同的绕组。

■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

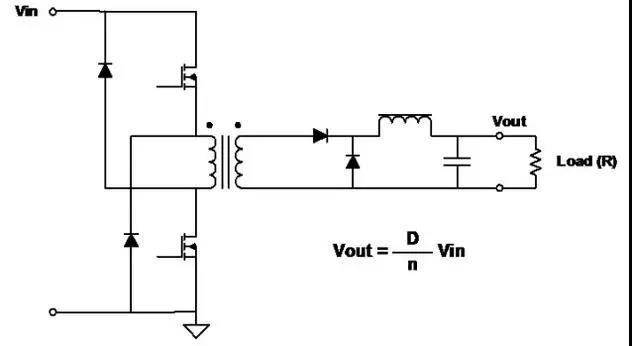

7、Two-Transistor Forward双晶体管正激

■两个开关同时工作。

■开关断开时，存储在变压器中的能量使初级的极性反向，使二极管导通。

■主要优点：

■每个开关上的电压永远不会超过输入电压。

■无需对绕组磁道复位。

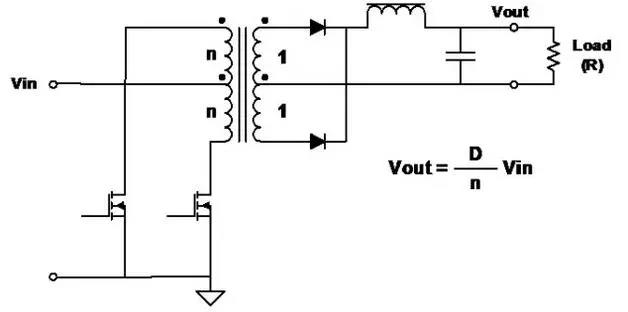

8、Push-Pull推挽

■开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。

■良好的变压器磁芯利用率---在两个半周期中都传输功率。

■全波拓扑结构,所以输出纹波频率是变压器频率的两倍。

■施加在FET上的电压是输入电压的两倍。

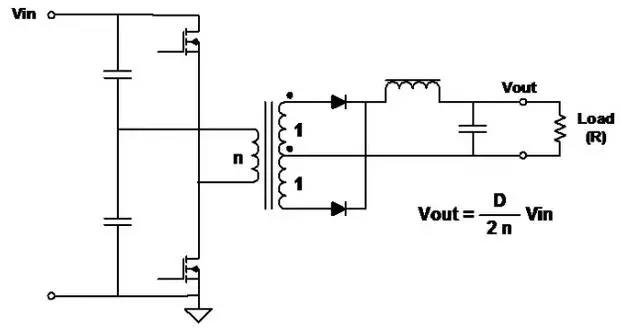

9、Half-Bridge半桥

■较高功率变换器极为常用的拓扑结构。

■开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。

■良好的变压器磁芯利用率---在两个半周期中都传输功率。而且初级绕组的利用率优于推挽电路。

■全波拓扑结构,所以输出纹波频率是变压器频率的两倍。

■施加在FET上的电压与输入电压相等。

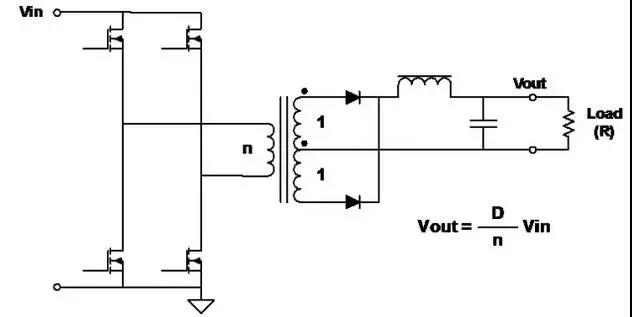

10、Full-Bridge全桥

■较高功率变换器最为常用的拓扑结构。

■开关（FET）以对角对的形式驱动，进行脉冲宽度调制（PWM）以调节输出电压。

■良好的变压器磁芯利用率---在两个半周期中都传输功率。

■全波拓扑结构，所以输出纹波频率是变压器频率的两倍。

■施加在 FETs上的电压与输入电压相等。

■在给定的功率下，初级电流是半桥的一半。

11、SEPIC单端初级电感变换器

■输出电压可以大于或小于输入电压。

■与升压电路一样，输入电流平滑，但是输出电流不连续。

■能量通过电容从输入传输至输出。

■需要两个电感。

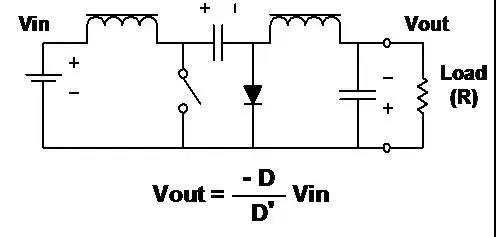

12、C’uk(Slobodan C’uk的专利)

■输出反相

■输出电压的幅度可以大于或小于输入。

■输入电流和输出电流都是平滑的。

■能量通过电容从输入传输至输出。

■需要两个电感。

■电感可以耦合获得零纹波电感电流。

13、电路工作的细节

下面讲解几种拓扑结构的工作细节

■降压调整器：

连续导电

临界导电

不连续导电

■升压调整器 (连续导电)

■变压器工作

■反激变压器

■正激变压器

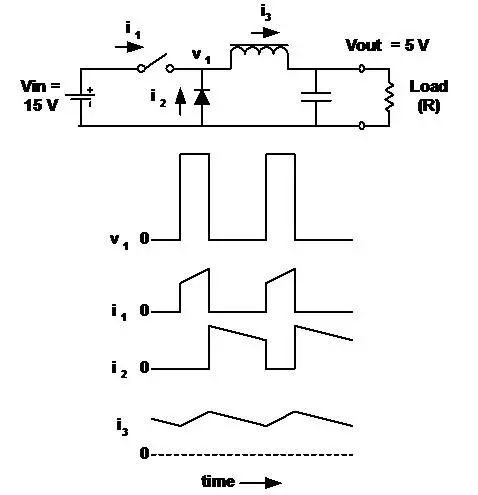

14、Buck-降压调整器-连续导电

■电感电流连续。

■Vout 是其输入电压 (V1)的均值。

■输出电压为输入电压乘以开关的负荷比 (D)。

■接通时，电感电流从电池流出。

■开关断开时电流流过二极管。

■忽略开关和电感中的损耗, D与负载电流无关。

■降压调整器和其派生电路的特征是：

输入电流不连续 (斩波), 输出电流连续 (平滑)。

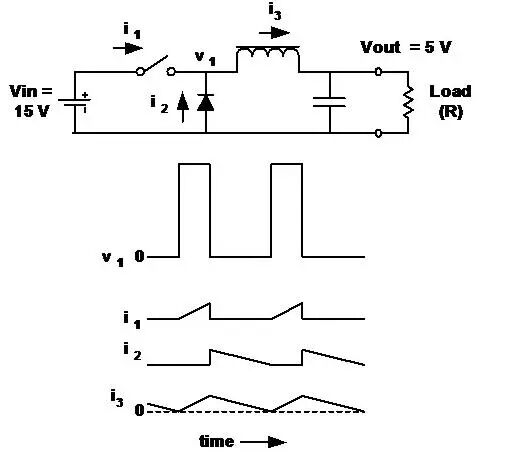

15、Buck-降压调整器-临界导电

■电感电流仍然是连续的，只是当开关再次接通时 “达到”零。

这被称为 “临界导电”。

输出电压仍等于输入电压乘以D。

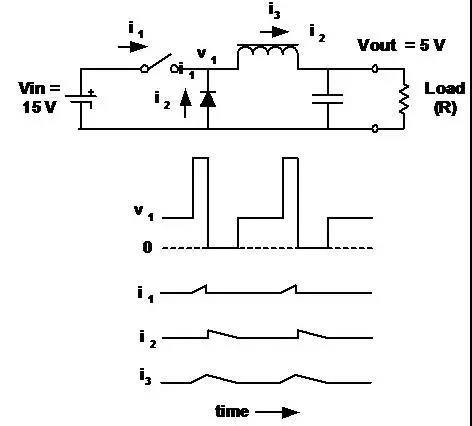

16、Buck-降压调整器-不连续导电

■在这种情况下，电感中的电流在每个周期的一段时间中为零。

■输出电压仍然 (始终)是 v1的平均值。

■输出电压不是输入电压乘以开关的负荷比 (D)。

■当负载电流低于临界值时,D随着负载电流而变化(而Vout保持不变)。

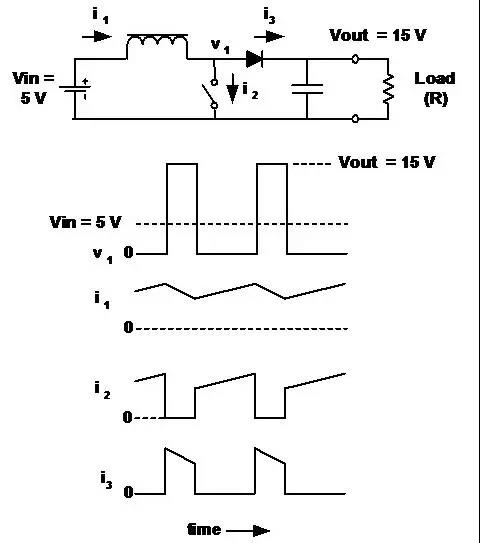

17、Boost升压调整器

■输出电压始终大于（或等于）输入电压。

■输入电流连续，输出电流不连续（与降压调整器相反）。

■输出电压与负荷比（D）之间的关系不如在降压调整器中那么简单。在连续导电的情况下：

在本例中，Vin = 5,

Vout = 15, and D = 2/3.

Vout = 15，D = 2/3.

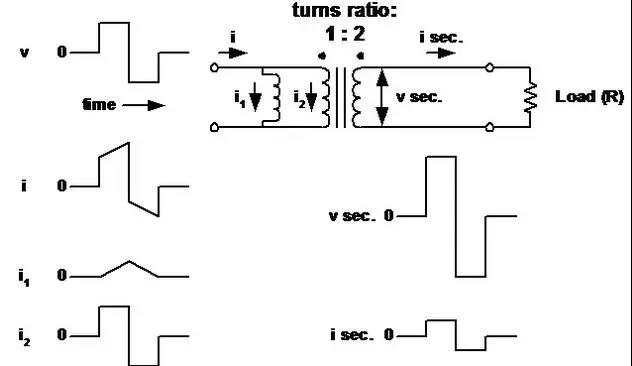

18、变压器工作（包括初级电感的作用）

■变压器看作理想变压器，它的初级（磁化）电感与初级并联。

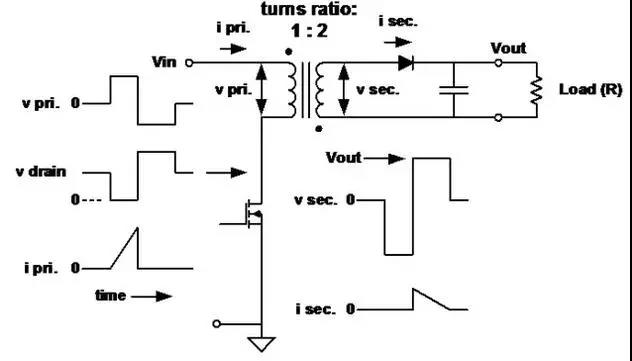

19、反激变压器

■此处初级电感很低，用于确定峰值电流和存储的能量。当初级开关断开时，能量传送到次级。

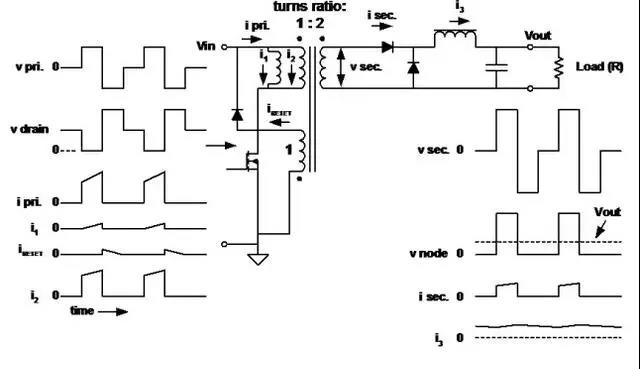

20、Forward 正激变换变压器

■初级电感很高，因为无需存储能量。

■磁化电流 (i1) 流入 “磁化电感”，使磁芯在初级开关断开后去磁 (电压反向)。
