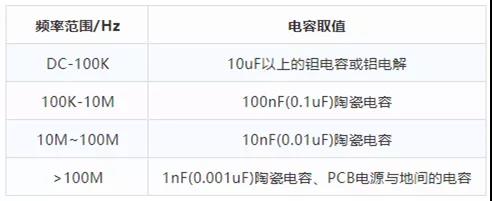

我们在电源滤波电路上可以看到各种各样的电容，比如100uF、10uF、100nF、10nF不同的容值。那么，这些参数是如何确定的呢？

数字电路要运行稳定可靠，电源一定要“干净”，并且能量补充一定要及时，也就是滤波去耦一定要好。什么是滤波去耦？简单地说，就是在芯片不需要电流的时候存储能量，在需要电流的时候又能及时地补充能量。

有读者看到这里会说，这个职责不是DC/DC、LDO的吗？对，在低频的时候它们可以搞定，但高速的数字系统就不一样了。

下面，我们先来看看电容。

电容的作用，简单来说就是存储电荷。我们都知道，在电源中要加电容滤波，在每个芯片的电源脚放置一个0.1uF的电容去耦。但是，怎么有些板子芯片的电源脚旁边的电容是0.1uF或者0.01uF的，这里有什么讲究吗？

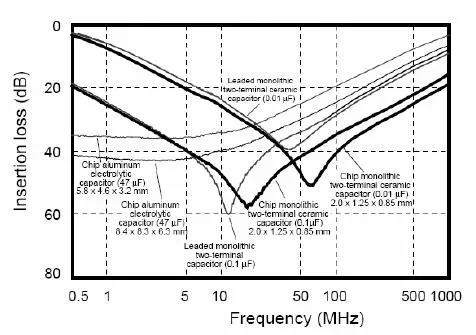

要搞懂这个问题，就要先了解电容的实际特性。理想的电容它只是一个电荷的存储器，即C。而实际制造出来的电容，却不是那么简单了。分析电源完整性的时候，我们常用的电容模型如图1所示：

图1  电容模型
