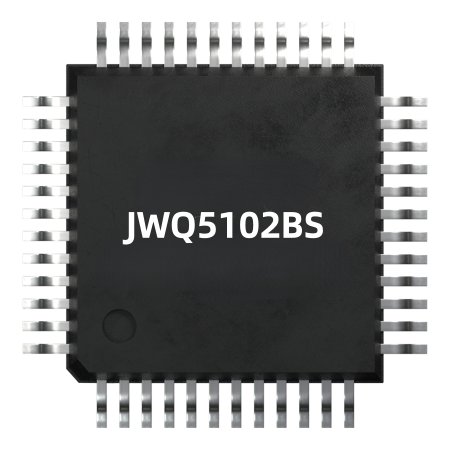

JWQ5102BS是一款2A、高效、同步、降压型开关稳压器，先进的电流模式控制可提供快速瞬态响应和30ns极低的最小导通时间。
宽3.1V至36V的输入范围适用于汽车系统中的各种降压比，1μA超低关断电流非常适合电池供电的应用。
即使在高降压比和高开关频率下，30ns极低的最小导通时间也能保持恒定频率运行。
内置的频率扩展频谱（FSS）操作显著降低了输入和输出电源的辐射和传导噪声，这使得EMC管理更容易。
JWQ5102通过输入欠压锁定（UVLO）、输出欠压保护（UVP）、过电流保护（OCP）、电流失控保护和热保护（OTP）来保证鲁棒性。
JWQ5102采用QFN3x2x0.85-12封装，提供了一个紧凑的解决方案，只需要最少的外部元件。
JWQ5102BS特性
AECQ100 1级合格
温度等级1：TA-40°C至+125°C
–HBM ESD分类级别：H2
CDM ESD分类级别：C4B
宽输入电压范围
–4V至36V
–3.1V至36V（启动后）
2A连续输出电流
45μA低静态电流
1μA超低关断电流
满温度范围内0.8V±1.5%的内部电压基准
最小开启时间30ns
集成55mΩ/35mΩ高/低压侧功率MOSFET
1MHz频率
轻载时的省电模式(PSM)
低EMI的频率扩展频谱（FSS）
低压降模式
可调的UVLO和滞后
内置UVLO、OCP、SCP、UVP、OTP
采用QFN3x2x0.85-12封装，侧翼可湿式
JWQ5102BS应用
电池管理
高级辅助驾驶计算平台
全液晶仪表
车载充电机
电机控制器
域控制器
