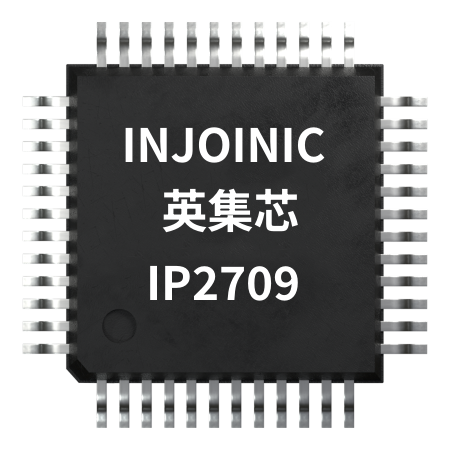

IP2709是一款集成多种协议、用于USB-A和TYPE-C双端口输出的快充协议IC。支持多种快充协 议，包括 USB TypeC DFP，PD2.0/PD3.0/PPS , HVDCP QC4+/QC4/QC3.0/QC2.0 （ Quick Charge ）， FCP （Hisilicon® Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung® Adaptive Fast Charge）， MTK PE+ 2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星 2.0A。为适 配器、车充等单向输出应用提供完整的 TYPE-C 解决 方案。

IP2709 具备高集成度与丰富功能，在应用时仅 需极少的外围器件，有效减小整体方案的尺寸，降 低 BOM 成本。

IP2709特性:

•支持 1A1C

• 支持 USB-A 和 TYPE-C 双端口输出

• 单口输出支持全部快充协议

• 双口同时插入时降压到 5V

•快充规格

• 集成 QC2.0/QC3.0/QC4/QC4+输出快充协议

- 支持 Class A 电压等级

• 集成 FCP 输出快充协议

• 集成 SCP 输出快充协议

• 集成 AFC 输出快充协议

• 集成 MTK PE+ 1.1&2.0 输出快充协议

- PE+ 2.0：5V~20V（0.5V/Step）配置

- PE+ 1.1：5V，7V，9V，12V 配置

• 集成 USB C DFP 协议，支持输出快充

• 兼容 BC1.2、苹果、三星手机快充

•集成 USB Power Delivery（PD2.0/PD3.0）协议

• 集成 TYPE-C DFP 协议

• 自动检测 TYPE-C 设备的插入和拔出

• 集成标准的 PD2.0/PD3.0/PPS 协议

• 集成对 E-MARK 线缆的识别和支持

•自动检测 DP，DM 上电压对应的快充请求

•电源管理

• A 口 C 口均可支持 CV 恒压、CC 恒流、CP恒功率

• 支持 FB 分压电阻模式

• 支持直接驱动光耦模式（内置 431）

• 集成 ADC 检测路径电流

• 内置功率路径管理

• 内置自动控制泄放电路功能

• 支持自动进入待机低功耗模式

•多重保护、高可靠性

• 输出过流、过压、短路保护

• NTC 过温保护

• DP,DM,CC1,CC2 过压保护

• DP,DM 对地弱短路保护

• DP/DM/CC1/CC2 均支持 20V 高耐压

•工作电压范围：3 V~15V

•封装 QFN24

IP2709应用:

• 适用于单向快充输出应用

• 交流电源适配器

• 车充

• 带 PD 输出功能的系统应用
