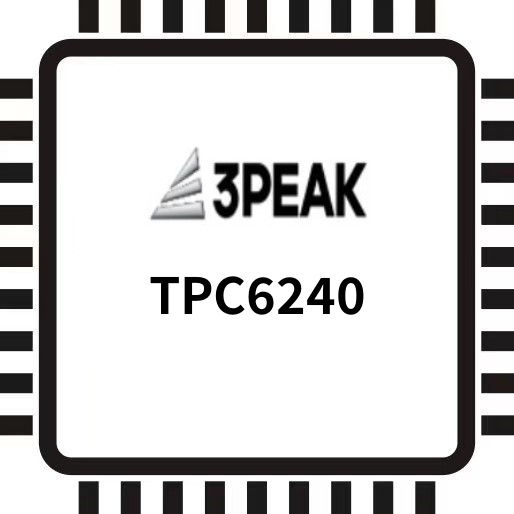

TPC6240是一款具有集成PGA和许多其他功能的精密8-16通道多路复用ADC，可为低带宽输入信号提供准确的测量，并降低系统成本和组件数量。

该设备有一个24位delta-sigma转换器，具有可配置的数据速率。有用于优化nosie性能的sinc5滤波器，以及用于噪声工业环境中具有50-/60Hz抑制的快速稳定的低延迟滤波器。

低噪声可编程增益放大器提供1~128个增益选项来放大低电平信号。此外，它集成了一个精密的2.5V带隙基准和集成振荡器。两个可编程出口电流源可用于温度测量的RTD偏置。

最后，集成了烧尽、CRC、电压偏置、系统监控和GPIO等更多功能。该设备有QFN6X6-40封装。

1,特征

•ADC性能：

–模拟多路复用器，带8个全差分或16个

-单端输入

–可编程放大器可编程增益：1至128

–低噪声：nRMS

–可编程数据速率：2.5 SPS至8 kSPS

–数字滤波器：同时50 Hz和60 Hz低延迟数字在≤20 PLC时的抑制滤器

•集成功能：

–用于的双匹配可编程电流源传感器激励：10µA至2000µA

–内部参考：2.5 V

–内部振荡器

–内部温度传感器

–扩展故障检测电路

–自偏移和系统校准

–带外部多路复用器控制的GPIO和GPO引脚

•数字接口

–带CRC的3-/4线SPI兼容接口检查

•数字电源：2.7 V至5 V

•封装：40引线6mm x 6 mm QFN

•工作温度：-40°C至+125°C

2,应用

•过程控制：PLC/DCS模块

•电压、电流、温度和压力

•测量流量计

•温度控制器

•医疗和科学仪器
