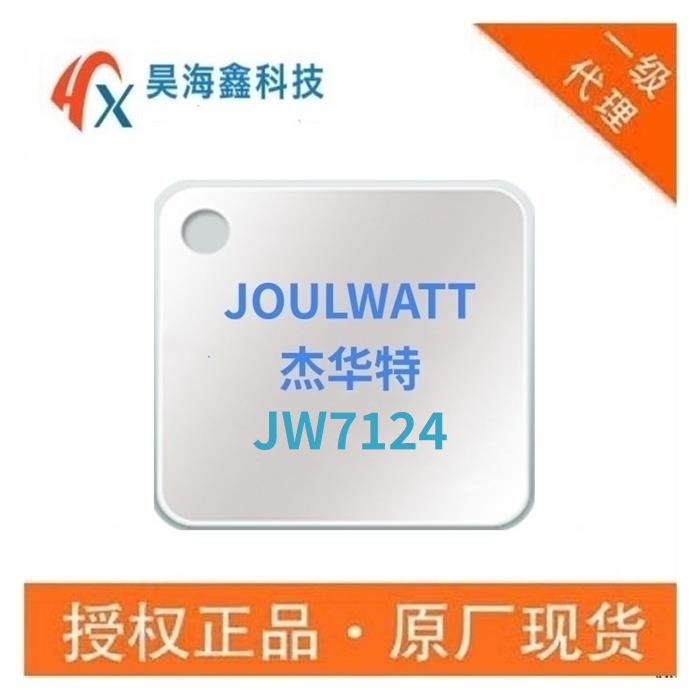

JW7124低导通电阻单通道负载开关_JW7124中文资料

来源:昊海鑫 时间:2024-03-14 14:37

JW7124是一款具有可编程导通上升时间的低导通电阻(14mΩ)单通道负载开关。它包含一个N沟道MOSFET,可以提供5A的最大连续电流。它可以在0.7V到5.7V的输入电压范围内工作。

该设备可以通过EN引脚通过低压控制信号进行控制。它集成了一个15Ω的负载电阻器,用于在负载开关关闭时快速输出放电。它集成了欠压锁定和电源良好监视器。软启动时间可以通过SS电容器来设置。

JW7124有小型、节省空间的DFN2*2-10封装,带有集成散热垫,可实现高功耗。该装置的特点是可在-40°C至+105°C的空气温度范围内运行。


1,特性:

输入电压范围为0.7V至5.7V

最大电流5A

电源正常状态输出引脚(PG)

50uA静态电流

外置软启动调节

高电平EN逻辑控制

输出快速放电

过温保护

2,封装:

采用DFN2*2-10封装
