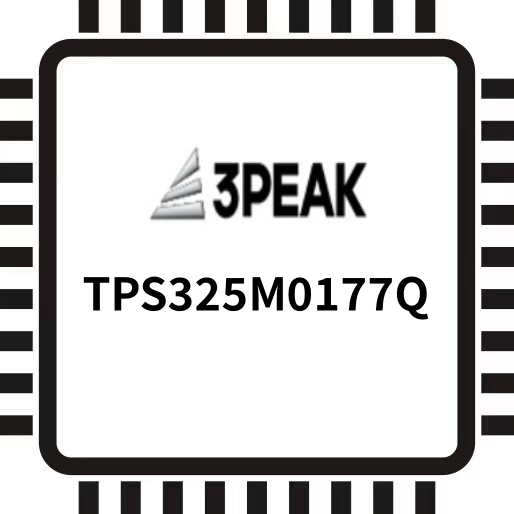

TPS325M0177Q-QP7T设备基于高性能Arm®STAR 32位RISC内核，工作频率高达156 MHz。ARM STAR核心采用单精度浮点单元（FPU），支持所有ARM单精度数据处理指令和数据类型。它还包括一整套数字信号处理（DSP）指令和一个内存保护单元（MPU），以增强应用程序的安全性。

TPS325M0177Q-QP7T设备嵌入高速存储器（2048 KB双闪存组和336 KB SRAM）、四SPI闪存接口、广泛的增强型I/O和连接到两条APB总线、两条AHB总线和32位多AHB总线矩阵的外围设备。

TPS325M0177Q-QP7T设备还包括用于嵌入式闪存和SRAM的几种保护机制，包括读出保护、写入保护、安全存储区域和专有代码读出保护。

TPS325M0177Q-QP7T提供高达12位的高分辨率模数转换器（ADC）、带2通道可切换输出的数模转换器（DAC）、带内置6位数模转换器的两个比较器（CMPs）、两个运算放大器（OA）、一个内部电压参考缓冲器（VREFBUF）、低功耗实时时钟（RTC）、六个16/32位通用定时器（GPTMR），三个专用于电机控制的16位高级定时器（ADVTMR）PWM。

此外，这些设备还提供一系列标准和先进的通信接口，包括：

•两个I2C

•三个SPI与I2S多路复用

•七个UART

•一个CAN2.0B接口

此外，这些设备还内置了带有真随机数生成器（TRNG）、高级加密标准（AES）和HASH（SHA1/SHA2，MD5）模块的加密引擎，以增强安全性和加密能力。

这些设备在-40至+105°C（+125°C结）的温度范围内工作，可由1.71至3.6 V的电源电压供电。为了支持低功耗应用，提供了一套全面的节能模式。这些设备还支持独立电源，包括用于ADC、DAC、OA和CMP的模拟独立电源输入。此外，VBAT输入允许RTC和寄存器的备份。TSP325M01xx系列有三种不同的封装选项，从64引脚到100引脚配置不等。

1.1特点

•MCU核心：

–32位STAR-MC1核心，带基于Arm®的FPU

v8-M架构，频率高达156 MHz

–与Cortex®兼容

-M33指令集

•操作条件：

–VDD、VDDA电源电压：1.71 V至3.6 V

•记忆

–2048 KB闪存，带双组

–SRAM内存

•192 KB SRAM0

•128 KB SRAM1

•用于保留的16 KB SRAM2

–四路SPI存储器接口

•重置和供应管理

–通电/断电/断电复位

（POR/PDR/BOR）

-电源电压监控器（SVS）

–低功耗模式：睡眠、停止、待机和关机

–RTC和备份寄存器的VBAT电源

–有功功率：107 uA/MHz

–待机功率：3 uA，RTC来源于32kHz晶体，16KB保留SRAM

–关闭功率：2.6 uA，RTC来源于ILS

•时钟管理

–4~32 MHz外部高速（EHS）晶体振荡器

–32 kHz外部低速（ELS）振荡器

–内部高速（IHS）8 MHz RC振荡器（在30℃、3 V电源上的±0.5%容差）

–锁相环（PLL）

–内部低速（ILS）32 kHz RC振荡器

（30℃交叉电源电压下±3%的公差）

•最多87个I/O

–所有可在外部中断矢量上映射

–几个具有5 V耐受能力的I/O，有关详细信息，请参阅引脚表

•双DMA控制器，每个控制器有8个通道

•1 x 12位ADC，带14个外部通道和6个内部通道，最高分辨率为12位，采样率为2.5 Msps。温度传感器集成，精度为±2°C

•1 x 12位DAC，1 Msps，支持2 x缓冲外部通道

•2个带内置6位DAC的快速轨对轨模拟比较器（CMPs），用于内部电压参考

•2个运算放大器（OA），可用于PGA模式、缓冲模式

•内部参考电压缓冲器（VREFBUF），支持三种输出电压（1.5 V、2.0 V、2.5 V）

•13个定时器：

–5 x 16位通用定时器（GPTMR），每个具有7通道比较/捕获

–1 x 32位通用定时器（GPTMR），每个具有7通道比较/捕获

–3个16位高级定时器（ADVTMR），每个定时器最多7个PWM通道，死区时间再生和紧急停止

–1个独立的看门狗定时器（IWDG）

–1个窗口看门狗计时器（WWDG）

–1 x SysTick计时器：24位递减计数器

–1个RTC日历，带警报，从停止/待机状态定期唤醒

•串行通信接口

–2 x I2C快速模式+（Fm+，1 Mbit/s），带20mA电流汇点，SMBus/PMBus，从停止模式唤醒

–7 x UART（支持LIN、调制解调器控制）

–3 x SPI/I2S

–1个CAN2.0B

•加密引擎

–真随机数生成器（TRNG）

–AES:128/192/256位密钥加密硬件加速器

–哈希：SHA1/SHA2，MD5

•循环冗余校验（CRC）计算单元

•96位唯一芯片ID

•开发支持：串行线调试（SWD）/JTAG、嵌入式Trace Macrocell™

•工作温度：−40°C~+105°C

•包装

LQFP-100, LQFP-80, LQFP-64
