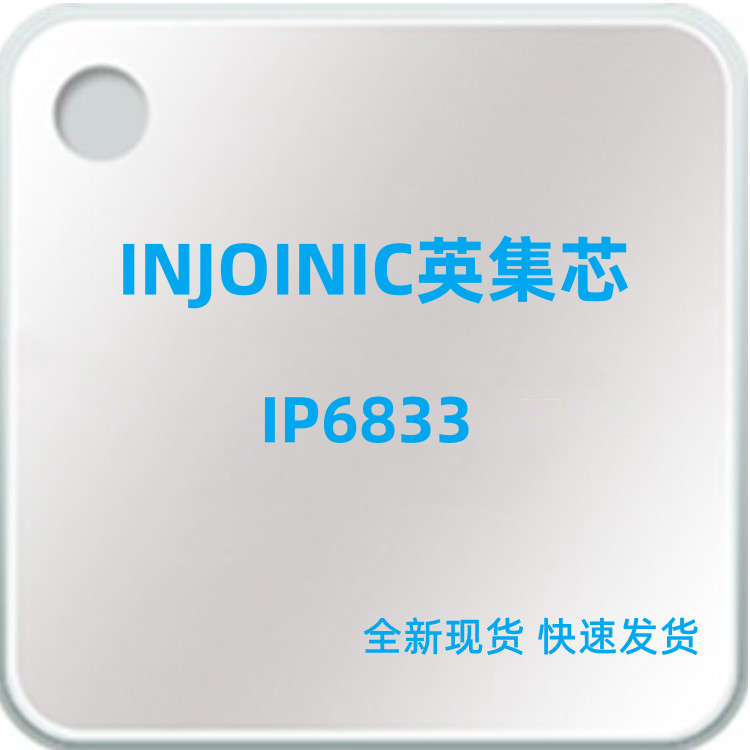

IP6833是一款高集成度、高效率，符合WPC Qi标准的无线充电接收芯片。芯片内部集成效率高达95%以上的全同步整流电路、功率输出电路，反向保护电路，极低的热损耗，好的应用体验。内部集成的动态整流电压控制，有效提升了芯片的瞬态响应及系统效率。IP6833采用QFN28（4mm*4mm）极小封装，配合外围精简的应用电路，极大的节省了PCB占板面积，可以方便的集成到空间紧凑的产品里。同时，该芯片进行了整体阻抗优化，大大降低了芯片本身的发热，提升了小空间产品应用的充电性能。

IP6833内置低功耗MCU，可以通过更新固件在线升级，为开发完整的终端设备解决方案提供灵活的设计手段。内置12bit ADC，可准确计算电池电量。支持无线和有线充电路径切换。IP6833内置1.6A调压LDO，线性充电提供最大800mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。

1特性

●高集成度单芯片无线充电接收方案

●集成MCU

●符合WPC Qi BPP控制标准

●内置高效同步整流电路，效率达95%以上

●动态整流电压控制

●增强瞬态性能

●优化带载效率

●内置1.6A调压LDO

●内置800mA Charger

●支持有线充和无线充路径切换

●极简外围电路,应用简单,低成本

●支持16V过压保护

●完善的过温、过压及过流保护

●超低功耗，待机<3uA

●QFN28封装（4mm*4mm）

2应用

●与WPC Qi标准兼容的无线充电接收设备

●智能手表，智能手环等穿戴产品

●助听器等健康医疗设备

●各类低功耗手持设备

深圳英集芯科技股份有限公司，于2022年4月19日正式登陆上交所科创板，股票简称：英集芯；股票代码：688209。公司成立于2014年11月20日，是一家专注于高性能、高品质数模混合芯片设计公司，主营业务为电源管理芯片、快充协议芯片的研发和销售。英集芯持续推出高性价比的智能数模混合芯片，提供的电源管理芯片和快充协议芯片广泛应用于移动电源、快充电源适配器、无线充电器、车载充电器、TWS耳机充电仓等产品。公司合作的最终品牌客户包括小米、OPPO等知名厂商。

INJOINIC英集芯的芯片产品具备高集成度、高可定制化程度、高性价比、低可替代性的特点，能够缩短客户成品方案研发周期，简化客户产品生产过程，提升产品良率和可靠性，从而帮助客户优化成本并满足多样化的需求。

未来，英集芯将基于在消费电子领域的优势市场地位，以行业前沿技术和客户需求为导向，发挥自身在电源管理芯片和快充协议芯片领域的研发及设计优势，持续推出具有市场竞争力的芯片及配套解决方案，进一步提升产品的品牌知名度，不断拓展应用领域及下游客户覆盖范围，致力于成为国际一流的数模混合芯片设计公司。

INJOINIC英集芯的电源管理芯片广泛应用于智能手机、平板、机顶盒和IPC等领域，在行业内得到主控商的认可，并成为其推荐的电源管理IC供应商。移动电源SOC方案是英集芯的一项全集成解决方案，通过一颗芯片实现了多种功能，如MCU电量显示、开关充电、开关升压、按键、手电筒灯、边充边放、锂电保护等，为客户提供了性能优异、BOM成本最低的解决方案，深受市场青睐。
