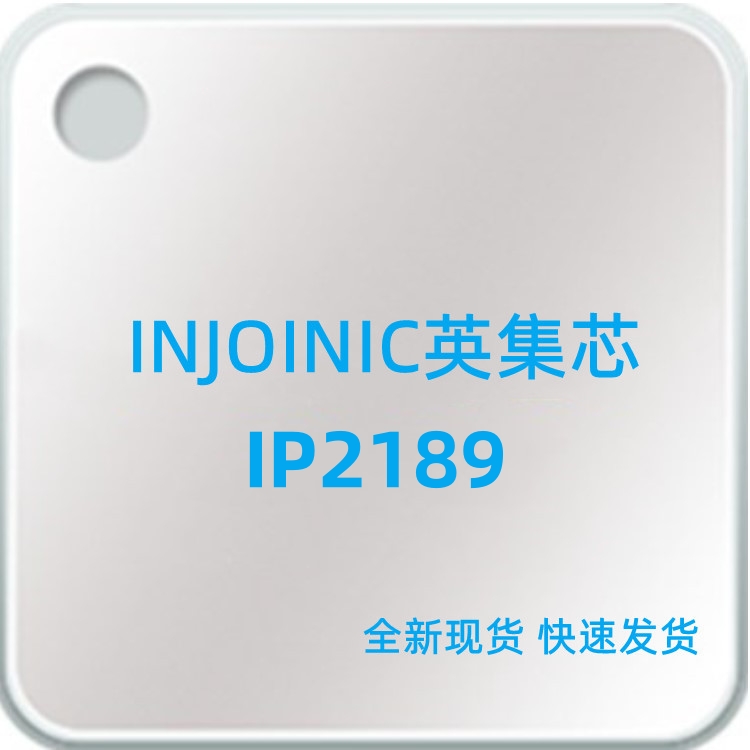

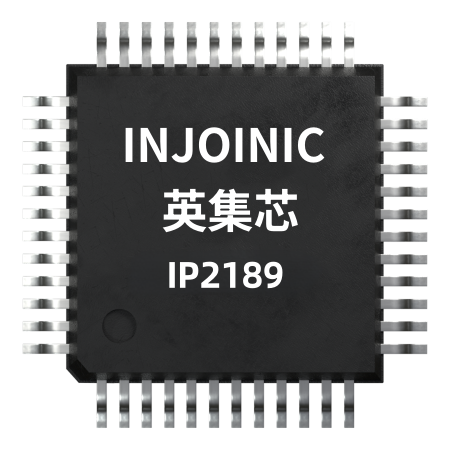

IP2189是一款内置功率管、集成9种用于USB TypeC输出端口的快充协议IC。支持9种快充协议，包括USB TypeC PD2.0/PD3.0 DFP,HVDCP QC3.0/QC2.0（Quick Charge）Class A，FCP（Hisilicon®Fast Charge Protocol），AFC（Samsung®Adaptive Fast Charge），Apple 2.4A，BC1.2以及三星2.0A。

IP2189支持自动检测设备的插入和拔出，支持检测快充协议类型和协议切换，自动响应快充协议请求。支持轻载检测进入低功耗待机状态，支持待机唤醒。IP2189集成路径功率管实现功率控制管理，支持系统20W功率控制。支持多芯片并联实现单电源多口快充输出管理。支持多重异常保护，高可靠性。

IP2189集成FB控制接口，可通过调节FB SOURCE/SINK电流来精确控制输出电压。

IP2189具备高集成度和丰富的功能，应用方案外围器件最少化，有效减小整体方案的尺寸和复杂度，降低BOM成本。为适配器、车充等单向输出应用提供完整的TypeC PD解决方案。

IP2189 特性:

●支持9种USB端口输出快充协议

-支持USB TypeC/PD2.0/PD3.0协议

-支持QC3.0/QC2.0 Class A充电协议

-支持QC3.0 Class A:3.6V~12V

-支持QC2.0 Class A:5V,9V,12V

-支持华为FCP快充:5V,9V,12V

-支持三星AFC快充:5V,9V,12V

-支持Apple 2.4A:DP=2.7V,DM=2.7V

-支持三星2.0A:DP=1.2V,DM=1.2V

-支持BC1.2:DP与DM短接

●支持USB TypeC PD2.0/PD3.0 DFP

-USB PD3.0 Certificate Number：TID 6173

-自动检测TypeC的插入和拔出

-广播小于等于20W功率的SRC Capability包

-广播PDO包:5V3A,9V2.22A,12V1.67A电压

-CC握手成功后，开启VBUS功率输出

●自动检测CC1，CC2和DP，DM上电压对应的快充请求

●功率管理

-集成内置路径功率管

-内置自动控制泄放电路

-支持自动检测轻载进入待机低功耗模式

-支持待机状态下DPDM插入检测

-支持VBUS软启动

●支持多芯片并联实现多口输出快充管理

●多重保护、高可靠性

-支持OTP过温保护

-支持OCP输出过流保护

-支持OVP输入过压保护

-支持DP,DM,CC1,CC2过压保护

●定制型号IP2189_SP支持调压方式二选一

-支持驱动前端光耦精确调压

-支持驱动前端非光耦电路精确调压

IP2189 应用:

●USB功率输出接口、移动电源、车载充电器

●智慧手机、平板电脑、网络笔记本、数字相机、蓝牙配件所用的电池充电器

深圳英集芯科技股份有限公司，于2022年4月19日正式登陆上交所科创板，股票简称：英集芯；股票代码：688209。公司成立于2014年11月20日，是一家专注于高性能、高品质数模混合芯片设计公司，主营业务为电源管理芯片、快充协议芯片的研发和销售。英集芯持续推出高性价比的智能数模混合芯片，提供的电源管理芯片和快充协议芯片广泛应用于移动电源、快充电源适配器、无线充电器、车载充电器、TWS耳机充电仓等产品。公司合作的最终品牌客户包括小米、OPPO等知名厂商。

INJOINIC英集芯的芯片产品具备高集成度、高可定制化程度、高性价比、低可替代性的特点，能够缩短客户成品方案研发周期，简化客户产品生产过程，提升产品良率和可靠性，从而帮助客户优化成本并满足多样化的需求。

未来，英集芯将基于在消费电子领域的优势市场地位，以行业前沿技术和客户需求为导向，发挥自身在电源管理芯片和快充协议芯片领域的研发及设计优势，持续推出具有市场竞争力的芯片及配套解决方案，进一步提升产品的品牌知名度，不断拓展应用领域及下游客户覆盖范围，致力于成为国际一流的数模混合芯片设计公司。

INJOINIC英集芯的电源管理芯片广泛应用于智能手机、平板、机顶盒和IPC等领域，在行业内得到主控商的认可，并成为其推荐的电源管理IC供应商。移动电源SOC方案是英集芯的一项全集成解决方案，通过一颗芯片实现了多种功能，如MCU电量显示、开关充电、开关升压、按键、手电筒灯、边充边放、锂电保护等，为客户提供了性能优异、BOM成本最低的解决方案，深受市场青睐。
