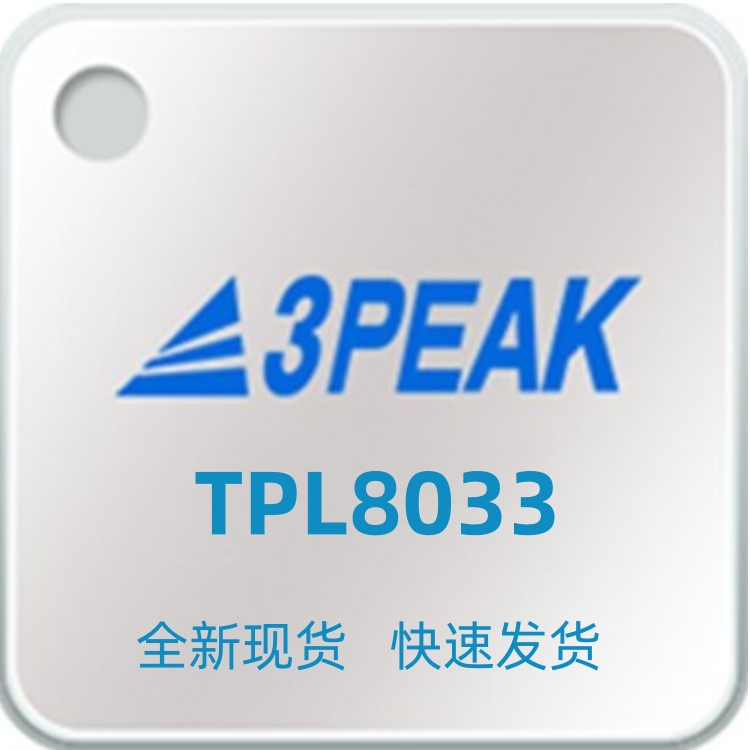

TPL8033产品支持2.5V~20V宽压输入、1μVRMS超低输出电压噪声、超高PSRR（110dB@1kHz, 80dB@1MHz）。得益于更突出的性能优势，TPL8033广泛应用于VCO、PLL、ADC等需要低噪电源场合。

TPL8033产品特点

工作电压范围：2.5V~20V

输出电压范围：1.2V~15V输出可调

支持200mA输出电流能力

200mA满载条件下，跌落电压差仅为400mV

全温范围内高精度输出：±2%

超高电源纹波抑制能力

110dB@1kHz

80dB@1MHz

1μVRMS超低输出电压噪声

优良的输出瞬态响应

支持4.7μF~100μF输出电容

Power-good电压阈值可调

过流保护电流阈值可调

带有散热焊盘的封装：DFN3X3-10

宽工作温度范围：-40℃ to +125℃

TPL8033产品优势:

超高电源纹波抑制能力

电源纹波抑制能力（PSRR）用于评估电源对电路输出的影响。PSRR值越高，意味着电源对电路输出的影响越小，电路的稳定性和可靠性就越好。TPL8033在1kHz的PSRR为110dB，在1MHz的PSRR为80dB。



TPL8033的PSRR曲线:

超低输出电压噪声

TPL8033通过对内部基准源、误差放大器、功率管的优化，从而提高噪声特性，使其具有1μVRMS的超低噪声输出能力。



TPL8033的噪声频谱密度曲线.

TPL8033典型应用:

TPL8033支持2.5V~20V的电压输入，在跌落电压为400mV时能保证200mA的电流输出能力。同时，其Power-good电压阈值、过流保护电流阈值均可配置。下图是TPL8033的典型应用电路图，SET接4.7μF的对地电容，可进一步提高TPL8033的PSRR和瞬态响应，同时减小输出的电压噪声。
