随着中国经济的发展，环境保护和监测愈发被关注，各种各样的传感器被部署到各个地方。与此同时，伴随着需要监测的环境要素越来越多，安装多个单一的环境传感器使得安装部署工作变得非常繁重，而且对施工要求越来越高，系统连接复杂度骤升。

在此背景下，笔者有幸参与到新型多要素环境传感器的开发中，将多环境要素融合在单一设备上，除了可以简化部署复杂度外，还可以通过数据采集器进一步集中多种环境监测数据进行大数据采集和分析。

在产品设计中，包含多种模块电路设计，如电源模块、中央管理模块、传感器控制模块等。其中，为了增加系统的鲁棒性，需要增加外部看门狗电路来实现异常状态下的中央管理模块的守护功能。

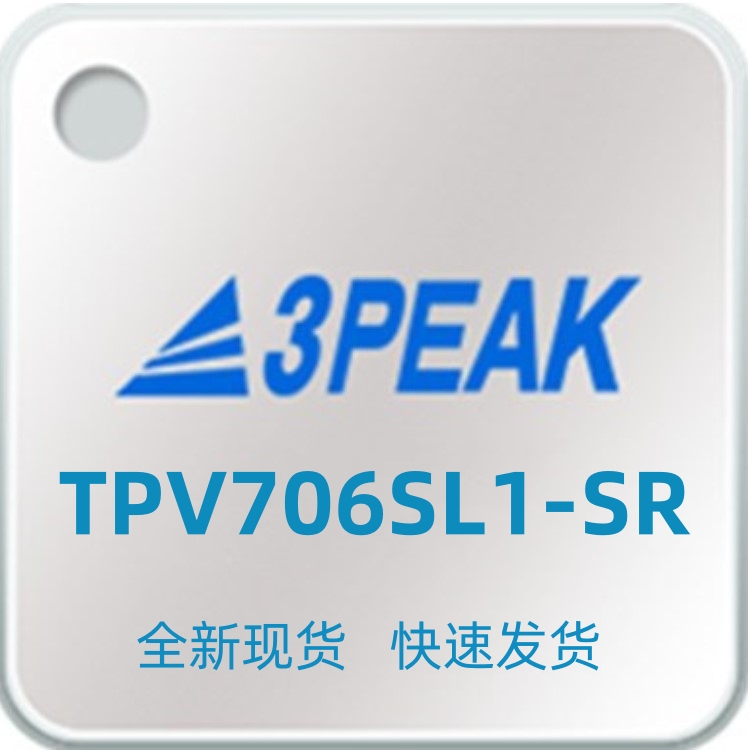

关于外部看门狗芯片，市面上有非常多的选择，出于成本考虑，只能在国产品牌中选择。而思瑞浦作为国内老牌的半导体厂商，其诸多产品均已饱经市场的考验，其质量和可靠性均已获得广泛认可。在本设计中，选择了TPV706SL1-SR这颗料。这款芯片有如下特点：

1. 超低功耗，可低至4μA

2. 具有精确的低压监控和电源故障侦测功能

3. 具有手动按键输入功能

4. 超宽工作温度范围，可达-40℃~+125℃

5. 固定1.6S（典型值）的看门狗超时时间，超时复位时长200ms（典型值）

在本设计中，存在一个外部按键，需要对产品进行硬复位，以确保产品在跑飞状态下可以通过人为操作救回来。虽然TPV706SL1-SR有MR输入脚，可以接收外部信号并使RESET脚输出翻转电平。但是根据数据手册中的说明，WDO（看门狗输出）脚不受MR输入的影响，所以并不能用MR脚来触发WDO的电平翻转实现硬复位。

当外部按键拉低MR脚，RESET脚输出低电平，而因为肖特基二极管钳位特性，使得MCU的复位脚被拉低，从而起到复位的作用。同理，当MCU因为异常没有及时喂狗，WDO脚就会输出低电平，同样因为肖特基二极管钳位特性，使得MCU被强行复位。

可实现两种复位方式的硬复位，而无需增加额外的硬件开销。笔者已深度验证思瑞浦的TPV706SL1-SR的应用，其可靠性很高，在-40℃和+85℃的极端环境下均能稳定运行，且价格低廉，性价比高，非常值得应用在各种类似应用中。
