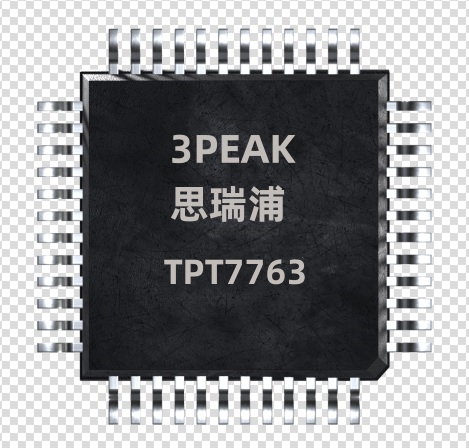

TPT776x器件是高性能的6通道数字隔离器，具有5000 VRMS（WSOP-16封装）、3750 VRMS（SOP-16、QSOP-16封装，隔离等级符合UL 1577。这些设备还需通过VDE、UL、CSA、CQC和CB认证。TPT776x器件在低功耗下提供高可靠性和高性能，同时隔离数字输入和输出。每个隔离信号通道由双电容二氧化硅绝缘屏障隔开。TPT7760设备在相同方向上具有六个信道，而TPT7761设备在正向上具有五个信道，在相反方向上具有一个信道。TPT7762设备具有四个正向通道和两个反向通道。TPT7763设备具有正向的三个通道和反向的三个信道。在输入功率或信号丢失的情况下，带有后缀F的设备的默认输出较低，没有后缀F的器件的默认输出较高。通过创新的电路设计和优化的结构，TPT776x器件的共模瞬态抗扰度（CMTI）和电磁兼容性显著增强。TPT776x系列在SOP-16、QSOP-16和WSOP-16包装中提供，其特性为-40°C至+125°C。

特征

150 Mbps数据速率

5 kV RMS隔离额定值（WSOP）

10 kV浪涌能力（WSOP）

±200 kV/μs典型静态CMTI，±150 kV/μ

动态CMTI

◦低功耗，典型值为3mA/ch@1 Mbps

·低传播延迟：12 ns典型值

默认输出低（TPT776xF）和高

（TPT776x）

广泛的温度范围：−40°C至+125°C

◦SOP-16、QSOP-16和WSOP-16包

鲁棒电磁兼容性（EMC）

−低排放

−系统级ESD、EFT和浪涌抗扰度

安全相关认证：

−符合DIN VDE V的VDE认证

0884-17（IEC 60747-17）

−5000VRMS（WSOP16，WSOP8），3750VRMS

（SOP8）符合UL 1577的隔离等级

−符合GB 4943.1的CQC认证

−CAS、TUV和CB认证

应用

工业自动化

◦电机控制

◦电源

隔离接口和通用隔离
