MP2560 是一款集成了上管高压功率 MOSFET 的高频降压开关调节器。它采用电流控制模式，可提供 2.5A 电流输出以实现快速环路响应和轻松补偿。该器件可在4.5V 至 42V 的宽输入电压范围内工作，适用于包括汽车环境在内的各种降压应用。低至12µA的关断静态电流使其还适用于电池供电应用。通过在轻载条件下降低开关频率以降低开关和栅极驱动损耗，该器件可以在宽负载范围内实现高功率转换效率。

MP2560提供了降频功能，有助于防止启动过程中电感电流过冲；而过温关断保护则确保了器件工作的稳定性和容错性。通过在4MHz进行切换，MP2560可以防止EMI（电磁干扰）噪声问题，例如AM无线电和ADSL应用中的噪声问题。MP2560 采用小型10 引脚3mm x 3mm QFN 封装和散热性能增强的 SOIC8 封装。

产品特性和优势

100μA 静态电流

宽工作输入电压范围：4.5V 至 42V

220mΩ 内部功率 MOSFET

高达 4MHz 可调开关频率

采用陶瓷输出电容可稳定工作

内部软启动

内部电流限功能，无需电流采样电阻

效率高达93%

可调输出电压：0.8V 至 39V

采用 3x3mm QFN10和散热功能增强的SOIC8封装

正在供货产品型号

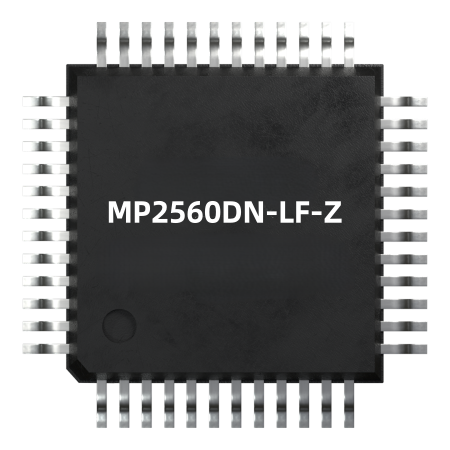

MP2560DN-LF-P MP2560DN-LF-Z MP2560DQ-LF-P MP2560DQ-LF-Z

以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
