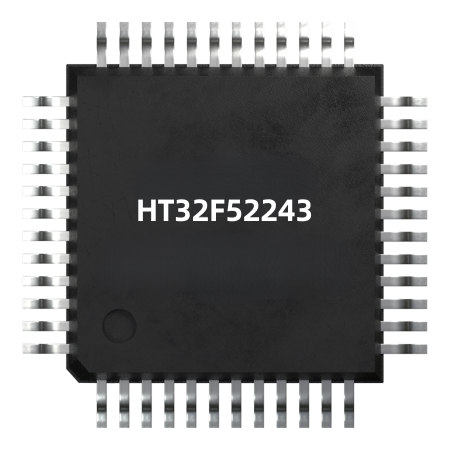

HT32F52243/52253 系列的Holtek 单片机是一款基于 Arm^® Cortex^®-M0+ 处理器内核的 32-bit 高性能低功耗单片机。Cortex™-M0+ 是把嵌套向量中断控制器(NVIC)、系统节拍定时器(SysTick Timer) 和先进的调试支持紧紧结合在一起的新一代处理器内核。

该系列单片机可借助Flash 加速器工作在高达40 MHz 的频率下，以获得较大的效率。它提供 128 KB 的嵌入式Flash 存储器用作程序/ 数据存储，16 KB 的嵌入式SRAM 存储器用作系统操 作和应用程序运用。此系列单片机具有多种外设，如ADC、DIV、PDMA、I²C, USART, UART, SPI, MCTM, GPTM, SCTM, CRC-16/32, RTC, WDT, SW-DP ( 串行线调试端口) 等。在唤醒延 迟和功耗方面，几种省电模式提供了具有灵活性的较大优化方案，此举在低功耗应用方面尤为值得考虑。

以上这些特性使该系列单片机可以广泛地适用于各种应用，如白色家电应用控制、电源监控、报警系统、消费类产品、手持式设备、数据记录应用、马达控制等。

内核

• 32-bit Arm^® Cortex^®-M0+ 处理器内核
• 高达 40 MHz的工作频率
• 单周期乘法
• 集成嵌套向量中断控制器 (NVIC)
• 24-bit SysTick 定时器

片上存储器

• 高达 128 KB片上 Flash存储器用于指令 / 数据和选项的存储
• 16 KB片上 SRAM
• 支持多种启动模式

Flash 存储器控制器 – FMC

• Flash加速器用以获得较大效率
• 具有在线系统编程 (ISP) 和在线应用编程 (IAP) 的 32-bit 字编程功能
• Flash保护功能，防止非法访问

复位控制单元 – RSTCU

• 电源监控：
  - 上电复位 / 掉电复位 – POR/PDR
  - 掉电检测器 – BOD
  - 可编程低压检测 – LVD

时钟控制单元 – CKCU

• 外部 4 ~ 16 MHz晶振
• 外部 32,768 Hz 晶振
• 在工作电压为 3.3 V，工作温度为 25 ° C下，内部 8 MHz RC振荡器精度可调整至 ±2%
• 内部 32 kHz RC振荡器
• 集成系统时钟 PLL
• 用作外设时钟源的独立的时钟分频器与门控位

Power Management – PWRCU

• 单一电源 V_DD 供电: 2.0 V to 3.6 V
• 集成 1.5 V LDO 稳压器用作 CPU内核、外设和存储器电源
• V_DD  供电给 RTC
• 两个电源域: V_DD , 1.5 V
• 四种省电模式：休眠模式、深度休眠模式 1、深度休眠模式 2、暂停模式

外部中断/ 事件控制器 – EXTI

• 多达 16 个可配置触发源和触发类型的 EXTI 端口
• 所有 GPIO 引脚都可选作 EXTI 触发源
• 触发源类型包括：高电平、低电平、下降沿、上升沿或者双沿
• 每个 EXTI 端口都具有独立的中断使能、唤醒使能和状态标志位
• 每个 EXTI 端口都具有软件中断触发模式
• 集成抗尖峰脉冲滤波器，用于封锁短脉冲

模数转换器 – ADC

• 12-bit SAR A/D 转换器内核
• 高达 1 Msps转换速率
• 多达 12 个外部模拟输入通道

I/O 端口 – GPIO

• 多达 52 个通用输入 / 输出口 (GPIO)
• 端口 A、B、C、D映射为 16 个外部中断 – EXTI
• 几乎所有 I/O 引脚都具有可编程输出驱动电流

马达控制定时器 – MCTM

• 16-bit 向上 / 向下自动重载计数器
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1 ~ 65536
• 输入捕捉功能
• 比较匹配输出
• PWM波形产生功能，具有边沿对齐和中心对齐两种计数模式
• 单脉冲输出模式
• 带可编程死区时间插入的互补输出
• 支持三相马达控制和霍尔传感器接口
• 刹车输入将强制定时器输出复位或输出固定电平

PWM 产生和捕捉定时器 – GPTM

• 16-bit 向上 / 向下自动重载计数器
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1 ~ 65536
• 输入捕捉功能
• 比较匹配输出
• PWM波形产生功能，具有边沿对齐和中心对齐两种计数模式
• 单脉冲输出模式
• 内建可处理编码器接口信号的带两个输入口的正交解码器

单通道产生与捕捉定时器 – SCTM

• 1 个 16-bit 向上自动重载计数器
• 每个定时器具有 1 个独立通道
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1 ~ 65536
• 输入捕捉功能
• 比较匹配输出
• PWM波形产生功能，具有边沿对齐计数模式
• 单脉冲输出模式

基本功能定时器 – BFTM

• 1 个 32-bit 比较 / 匹配向上计数器 – 无 I/O 控制功能
• 单次模式 – 匹配条件产生后停止计数
• 重复模式 – 匹配条件产生后重启计数器

看门狗定时器 – WDT

• 带 3-bit 预分频器的 12-bit 向下计数器
• 系统复位事件
• 可编程看门狗定时器窗口功能
• 寄存器写保护功能

实时时钟 – RTC

• 带可编程预分频器的 32-bit 向上计数器
• 闹钟功能
• 中断和唤醒事件

内部集成电路 – I²C

• 支持高达 1 MHz频率的主从模式
• 提供仲裁功能和时钟同步功能
• 支持 7-bit 和 10-bit 寻址模式和广播呼叫寻址
• 支持带可屏蔽地址的多种从机寻址模式

串行外设接口 – SPI

• 支持主从模式
• 主机模式频率高达 (f_PCLK/2) MHz 和从机模式频率高达 (f_PCLK/3) MHz
• FIFO 深度：8 级
• 多个主机和多个从机工作模式

通用同步异步收发器 – USART

• 同时支持异步和时钟同步串行通信模式
• 异步工作频率高达 (f_PCLK/16) MHz，同步工作频率高达 (f_PCLK/8) MHz
• 全双工通信
• 完全可编程串行接口通信特性包括:
  - 字长: 7, 8 或 9-bit 字符
  - 校验位：奇校验、偶校验或无奇偶校验位的产生和检测
  - 停止位：1 或 2 个停止位产生
  - 位顺序：低位优先或高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误
• 自动硬件流控制模式 – RTS、CTS
• IrDA SIR 编码器和解码器
• 具有输出使能控制的 RS485模式
• FIFO 深度：接收器和发送器均为 8 级

通用异步收发器 – UART

• 异步串行通信工作频率高达 (f_PCLK/16) MHz
• 全双工通信
• 完全可编程串行接口通信特性包括:
  - 字长: 7, 8 或 9-bit 字符
  - 校验位：奇校验、偶校验或无奇偶校验位的产生和检测
  - 停止位：1 或 2 个停止位产生
  - 位顺序：低位优先或高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误

循环冗余校验 – CRC

• 支持 CRC16多项式：0x8005，
  X¹⁶+X¹⁵+X²+1
• 支持 CCITT CRC16 多项式: 0x1021,
  X¹⁶+X¹²+X⁵+1
• 支持 IEEE-802.3 CRC32 多项式: 0x04C11DB7, X³²+X²⁶+X²³+X²²+X¹⁶+X¹²+X¹¹+X¹⁰+X⁸+X⁷+X⁵+X⁴+X²+X+1
• 支持对数据和校验和进行反码、字节反序和位反序操作
• 支持字节、半字和字数据大小
• 可编程 CRC初始种子值
• 对 8-bit 数据执行 CRC计算需要 1 个 AHB时钟周期，32-bit 数据需要 4 个 AHB时钟周期
• 支持 PDMA 对一个存储器区块进行 CRC计算

外设直接访问内存 – PDMA

• 带触发源分组的 6 个通道
• 8/16/32-bit宽度数据发送
• 支持地址递增、递减或固定模式
• 4 层可编程通道优先级
• 自动重载模式
• 支持的触发源包括：ADC, SPI, USART, UART, I²C, GPTM, MCTM 和软件请求

硬件除法器 – DIV

• 32-bit 有符号 / 无符号除法器
• 在 8 个时钟周期内完成计数并且在 1 个时钟周期内完成加载
• 除数为零错误标志

调试支持

• 串行线调试端口 – SW-DP
• 4 个用于硬件断点或程序 / 文字补丁的比较器
• 2 个用于硬件观察点的比较器

Package and Operation Temperature

• 33/46-pin QFN，48/64-pin LQFP 封装
• 工作温度: -40°C to +85°C
