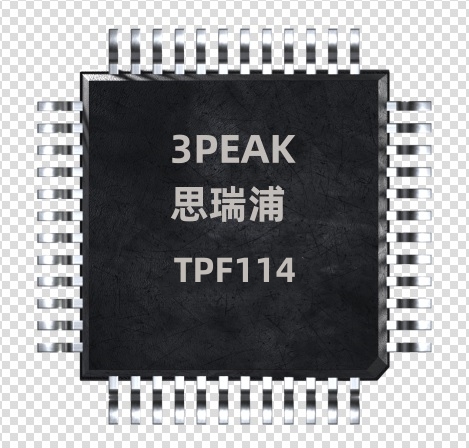

TPF114-VR/TPF114-TR视频滤波驱动器芯片|3PEAK思瑞浦|大量原装现货供应.

TPF114 是一款单电源、轨至轨输出、4通道视频放 大器，可支持复合视频（CVBS）、S-视频（YC）和 分量视频（Y'Pb'Pr' 480i/576i）通道，其内部集成了同 步头钳位电路，典型的-3dB带宽为9MHz，压摆率典 型值为38V/μs。该芯片适合用于需要具备极低功耗、 具有高性能视频表现的一路复合视频（CVBS）和三 路分量视频的应用。正如性能特征及特性所阐述的 那样，TPF114 针对便携式视频应用进行了优化。

TPF114 采用先进的CMOS工艺，其输入、输出信号 的范围为0~VDD（电源电压）之间。由于该芯片内部 集成了6dB增益（X2）的放大功能，其输入信号必 须在0~VDD/2之间。 如果输入视频信号的直流电平不确定，或者当某些 视频DAC输出带有较大的DC电平时，其电压幅度超 出TPF114输入电压范围，为了实现电压匹配，则通 常需要使用一个0.1uF的电容来实现交流耦合。这时， 在TPF114的输入端需要用钳位电路或偏置电路来进 行直流电平恢复。 另外，典型的嵌入式视频DAC通常使用地作为其最 低的电位，这使得同步头电压最低可以到0V。对于 大多数单电源放大器来说，0V输入信号将使得放大 器输出级饱和，这会让同步头信号被截断，导致视 频图像变差。 TPF114 具有内部同步钳位和直流电平移位功能，该 电平移位功能可以将整个视频信号在进入放大器 的输入级之前偏置到最佳电平。这些特性还包括将 信号设置于靠近最佳的电压范围，以避免放大器的 输出级饱和。 第一页的简化框图显示了TPF114同步钳位电路的基 本工作原理。交流耦合视频同步信号被一个输入端 的电流源拉向零电平。一旦同步头电位低于比较器 的阈值40mV，比较器输出变成高电平，通过钳位电 路将输入信号拉起，迫使电流流出耦合电容，直到 输入电压又回到40mV，钳位电路随之关闭。这会迫 使同步头始终钳位在40mV，并为整个视频信号的提 供偏置。 一旦输入信号被钳位，其直流电位会被抬高80mV， 之后通过2倍增益放大器将信号放大。

输入耦合电容值一般是根据系统的要求来选取。在 典型的直流恢复应用中，使用NTSC制式的视频水平 同步将导致60μs的保持时间（64μs行扫描时间减去 4μs采样时间）。对于Y和CVBS通道，视频放大器输 入偏置电流典型值为1.7μA，如果耦合电容为0.1μF， 则输出电压会每行漂移约1mV。恢复放大器可以提 供典型值为2.0mA的电流源对耦合电容充电，因此对 于4μs的采样时间，输出电压可以每行被纠正80mV。 色度通道的漂移小于1mV每行。 使用较小的电容会增大校正电压，同时会在保持阶 段增大信号衰减。同样，使用一个较大的电容会减 小对校正电压和信号衰减。“表1.”提供了充电校 正电压和信号衰减的样本。

“Sallen Key”是一种经典的低通滤波器结构。它 提供了稳定的低通功能， TPF114采用了低通滤 波器结构，有六个极点。这六个极点由3个二阶 的“Sallen Key”滤波器串联连接而成。

TPF114 的输出端可以采用“交流耦合”或“直 流耦合”。如果采用“交流耦合”，推荐使用220μF 的耦合电容，以确保低频率信号能够通过，防止 视频跨线“倾斜”或“衰减”。 TPF114 具备较大的驱动能力，这使得它允许输 出“直流耦合”到视频负载，而无需任何的交流 耦合电容，以节省电路板空间和成本，并消除输 出信号的任何“倾斜”或“偏移”的可能。但这 会需要较大的供应电流，因为信号的直流分量将 消耗在负载电阻中。“交流耦合”时负载电流典 型值为1.0mA，而直流耦合的典型负载电流则需 要6.6mA (1V, 150Ω)。
