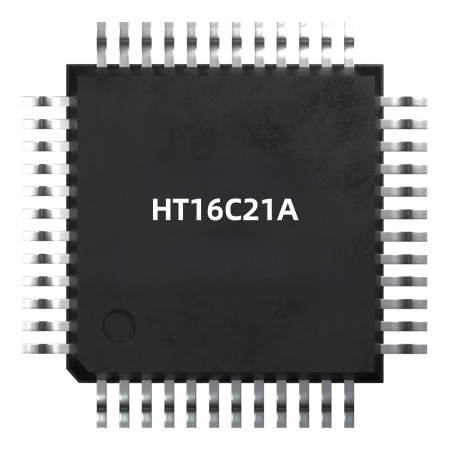

HT16C21A 是一款存储器映射和多功能LCD 控制 / 驱动芯片。该芯片显示模式有80 点 (20×4) 或 128 点 (16×8)。HT16C21A的软件配置特性使得它适用于多种 LCD应 用， 包 括 LCD 模 块 和 显 示 子 系 统。

HT16C21A 通过双线双向 I²C 接口与大多数微处理器 / 微控制器进行通信。

• 工作电压：2.4V~5.5V
• 内部 32kHz RC 振荡器
• Bias：1/3 或 1/4；Duty：1/4 或 1/8
• 带电压跟随器的内部 LCD 偏置发生器
• I²C 接口
• 两个可选 LCD 帧频率：80Hz 或 160Hz
• 多达 16×8 位 RAM 用来存储显示数据
• 显示模式：
  ♦ 20×4 模式：20 SEGs 和 4 COMs
  ♦ 16×8 模式：16 SEGs 和 8 COMs
• 多种闪烁模式
• 读 / 写地址自动增加
• 内建 16 级 VLCD 电压调整电路
• 低功耗
• 提供 VLCD 引脚用来调整 LCD 工作电压
• 采用硅栅极 CMOS 制造工艺
• 封装类型：20/24/28-pin SOP/SSOP, 16-pin NSOP
•
