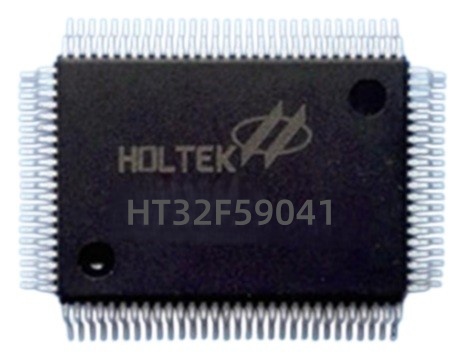

该 Holtek 单片机是基于 Arm^® Cortex^®-M0+ 处理器内核的32-bit 高性能低功耗单片机。Cortex^®-M0+ 是把嵌套向量中断控制器 (NVIC)、系统节拍定时器 (SysTick Timer) 和先进的调试支持紧紧结合在一起的新一代处理器内核。

该单片机可工作在高达 20 MHz 的频率下，借助 Flash 加速器以获得较大的效能。它提供高达 64 KB 的嵌入式 Flash 存储器用作程序 / 数据存储，高达 8 KB 的嵌入式 SRAM 存储器用作系统 操作和应用程序运用。此单片机具有多种外设，如硬件除法器DIV、ADC、I2C、USART、UART、 SPI、MCTM、GPTM、PWM、BFTM、CRC-16/32、RTC、WDT、SW-DP ( 串行线调试端口) 等。提 供了几种省电模式，在唤醒延迟和功耗方面具有较优化的灵活性，这是低功耗应用方面的考虑要 点。

该单片机包含一个可编程增益放大器的多通道 24-bit 的 Delta Sigma A/D 转换器，专门为与模拟信号差分接口应用而设计。

以上这些特性使该单片机可以广泛地适用于各种应用，如白色家电应用控制、电源监控、报警系统、消费类产品、手持式设备、数据记录应用、马达控制器等。

Core

• 32-bit Arm^® Cortex^®-M0+ 处理器内核
• 高达 20 MHz 的工作频率
• 单周期乘法
• 集成嵌套向量中断控制器 (NVIC)
• 24-bit SysTick定时器

片上存储器

• 64 KB 片上 Flash存储器用于指令 / 数据和选项的存储
• 8 KB 片上 SRAM
• 支持多种启动模式

Flash 存储器控制器 – FMC

• 32-bit字编程，支持在线系统编程 (ISP) 和在线应用编程 (IAP)
• Flash保护功能，防止非法访问

复位控制单元 – RSTCU

• 电源监控：
  - 上电复位 / 掉电复位 – POR / PDR
  - 掉电检测器 – BOD
  - 可编程低压检测 – LVD

时钟控制单元 – CKCU

• 外部 4 ~ 20 MHz 晶振
• 外部 32.768 kHz 晶振
• 在工作温度为 25 °C下，内部 20 MHz RC 振荡器精度可调整为 ±2%
• 内部 32 kHz RC振荡器
• 用作外设时钟源的独立的时钟分频器与门控位

电源控制单元 – PWRCU

• 单一电源 V_DD 供电：2.5 V ~ 5.5 V
• 集成 1.5 V LDO 稳压器用作 CPU 内核、外设和存储器电源
• 两个电源域：V_DD 和 1.5 V
• 三种省电模式：休眠模式、深度休眠模式 1、深度休眠模式 2

实时时钟 – RTC

• 带可编程预分频器的 24-bit 向上计数器
• 报警功能
• 中断和唤醒事件

外部中断 / 事件控制器 – EXTI

• 高达 16 个可配置触发源和触发类型的 EXTI输入线
• 所有 GPIO 引脚都可选作 EXTI触发源
• 触发源类型包括：高电平、低电平、下降沿、上升沿或者双沿
• 每个 EXTI输入线都可独立进行中断使能、唤醒使能和状态位设置
• 每个 EXTI输入线都有软件中断触发模式
• 内建去干扰滤波器，用于封锁短脉冲

硬件除法器 – DIV

• 32-bit 有符号 / 无符号除法器
• 运算需 8 个时钟周期，加载需 1 个时钟周期
• 除数为零错误标志

12-Bit 模数转换器 – ADC

• 12-bit SAR A/D 转换器内核
• 高达 1 Msps 转换速率
• 高达 12 个外部模拟输入通道

24-Bit Delta Sigma 模数转换器 – ΔΣ ADC

• 内部可编程增益放大器
• 内部 I²C 接口用于外部通信
• 5 Hz ~ 1.6 kHz ADC 输出数据传输率
• 内部温度传感器用于补偿

输入 / 输出端口 – GPIO

• 30 个通用输入 / 输出口 (GPIO)
• 端口 A、B、C映射为 16 个外部中断– EXTI
• 几乎所有 I/O 引脚都具有可编程输出驱动电流功能

基本功能定时器 – BFTM

• 32-bit 比较 / 匹配向上计数器 – 无输入 / 输出控制特性
• 单次模式 – 比较匹配条件产生后停止计数
• 重复模式 – 比较匹配条件产生后重新开始计数

马达控制定时器 – MCTM

• 16-bit 向上 / 向下自动重载计数器
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1 ~ 65536
• 输入捕捉功能
• 比较匹配输出
• PWM 波形产生功能，具有边沿对齐和中心对齐两种计数模式
• 单脉冲输出模式
• 带可编程死区时间插入的互补输出
• 刹车信号输入将强制定时器输出复位或输出固定电平

PWM 产生和捕捉定时器 – GPTM

• 16-bit 向上 / 向下自动重载计数器
• 每个定时器高达 4 个独立通道
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1 ~ 65536
• 输入捕捉功能
• 比较匹配输出
• PWM 波形产生功能，具有边沿对齐和中心对齐两种计数模式
• 单脉冲输出模式
• 内建可处理编码器接口信号的带两个输入口的正交解码器

脉冲宽度调制 – PWM

• 16-bit 向上 / 向下自动重载计数器
• 每个定时器高达 4 个独立通道
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1 ~ 65536
• 比较匹配输出
• PWM 波形产生功能，具有边沿对齐和中心对齐两种计数模式
• 单脉冲输出模式

看门狗定时器 – WDT

• 带有 3-bit 预分频器的 12-bit 向下计数器
• 可产生系统复位
• 可编程看门狗定时器窗口功能
• 寄存器写保护功能

内部集成电路 – I²C

• 支持高达 1 MHz 频率的主从模式
• 提供仲裁功能和时钟同步功能
• 支持 7-bit 和 10-bit 寻址模式和广播呼叫寻址
• 可屏蔽地址功能支持多种从机寻址模式

串行外设接口 – SPI

• 支持主从模式
• 主机模式频率高达 (f_PCLK/2)，从机模式频率高达 (f_PCLK/3) MHz
• FIFO 深度：8 级
• 多个主机和多个从机工作模式

通用同步异步收发器 – USART

• 同时支持异步和时钟同步串行通信模式
• 异步工作频率高达 (f_PCLK/16) MHz，同步工作频率高达 (f_PCLK/8) MHz
• 全双工通信
• 完全可编程串行接口通信特性包括：
  - 字长：7、8 或 9-bit 字符
  - 校验位：奇、偶或无奇偶校验位的产生和检测
  - 停止位：1 或 2 个停止位产生
  - 位顺序：最低位优先或最高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误
• 自动硬件流控制模式 – RTS、CTS
• IrDA SIR 编码器和解码器
• 具有输出使能控制的 RS485 模式
• FIFO 深度：8 × 9位接收器和发送器FIFO

通用异步收发器 – UART

• 异步串行通信工作频率高达 (f_PCLK/16) MHz
• 全双工通信
• 完全可编程串行接口通信特性包括：
  - 字长：7、8 或 9-bit 字符
  - 校验位：奇、偶或无奇偶校验位的产生和检测
  - 停止位：1 或 2 个停止位
  - 位顺序：最低位优先或最高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误

循环冗余校验 – CRC

• 支持 CRC16多项式：0x8005,
  X¹⁶+X¹⁵+X²+1
• 支持 CCITT CRC16多项式：0x1021,
  X¹⁶+X¹²+X⁵+1
• 支持 IEEE-802.3 CRC32多项式：0x04C11DB7,
  X³²+X²⁶+X²³+X²²+X¹⁶+X¹²+X¹¹+X¹⁰+X⁸+X⁷+X⁵+X⁴+X²+X+1
• 支持对数据和校验码进行 1 的补码、字节取反和位取反操作
• 支持字节、半字和字数据大小
• 可编程 CRC初始种子值
• 对 8-bit 数据执行 CRC计算需要1 个 AHB 时钟周期，32-bit 数据需要 4 个 AHB 时钟周期

调试支持

• 串行线调试端口 – SW-DP
• 4 个用于硬件断点或代码 / 文字补丁的比较器
• 2 个用于硬件数据观察点的比较器

封装和工作温度

• 48-pin LQFP 封装
• 工作温度：-40°C to +85°C
•
