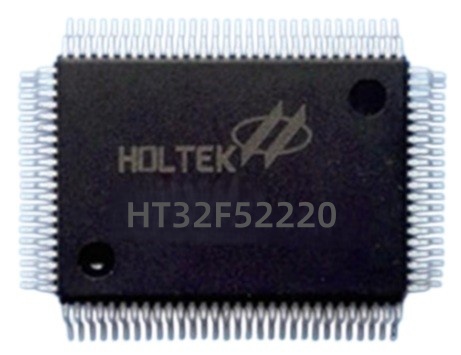

该系列的 Holtek 单片机是一款基于Arm^® Cortex^®-M0+ 处理器内核的 32-bit 高性能低功耗单片机。Cortex^®-M0+ 是把嵌套向量中断控制器 (NVIC)、系统节拍定时器 (SysTick Timer) 和先进的调试支持紧紧结合在一起的新一代处理器内核。

该系列单片机可工作在高达 40MHz 的频率下，借助 Flash 加速器以获得较大的效能。它提供高达32KB 的嵌入式 Flash 存储器用作程序 / 数据存储，高达 4KB 的嵌入式 SRAM 存储器用作系统操作和应用程序运用。此系列单片机具有多种外设，如 ADC、I²C、USART、UART、SPI、GPTM、SCTM、BFTM、WDT、SW-DP ( 串行线调试端口 ) 等。提供了几种省电模式，在唤醒延迟和功耗方面具有较优化的灵活性，这是低功耗应用方面的考虑要点。

以上这些特性使该系列单片机可以广泛地适用于各种应用，如白色家电应用控制、电源监控、报警系统、消费类产品、手持式设备、数据记录应用、马达控制等。

内核

• 32-bit Arm^® Cortex^®-M0+ 处理器内核
• 高达 40MHz的工作频率
• 0.93 DMIPS/MHz (Dhrystone 2.1)
• 单周期乘法
• 集成嵌套向量中断控制器 (NVIC)
• 24-bit SysTick 定时器

片上存储器

• 高达 32KB片上 Flash存储器用于指令 / 数据和选项的存储
• 4KB片上 SRAM
• 支持多种启动模式

Flash 存储器控制器 – FMC

• Flash加速器用以提升效能
• 32-bit 字编程，带有在线系统编程 (ISP) 和在线应用编程 (IAP)
• Flash保护功能，防止非法访问

复位控制单元 – RSTCU

• 电源监控：
  -上电复位 / 掉电复位 – POR/PDR
  -掉电检测器 – BOD
  -可编程低压检测 – LVD

时钟控制单元 – CKCU

• 外部 4~16MHz晶振
• 在工作电压为 3.3V，工作温度为 25°C下，内部 8MHz RC振荡器精度可调整为 ±2%
• 内部 32KHz RC振荡器
• 集成系统时钟 PLL
• 用作外设时钟源的独立的时钟分频器与门控位

电源管理 – PWRCU

• 单电源 V_DD 供电：2.0V~3.6V
• 集成 1.5V LDO 稳压器用作 CPU内核、外设和存储器电源
• 两个电源域：V_DD、1.5V
• 四种省电模式：休眠模式、深度休眠模式 1、深度休眠模式 2、暂停模式

外部中断/ 事件控制器 – EXTI

• 高达 16 个可配置触发源和触发类型的 EXTI 输入线
• 所有 GPIO 引脚都可选作 EXTI 触发源
• 触发源类型包括：高电平、低电平、下降沿、上升沿或者双沿
• 每个 EXTI 输入线都可独立进行中断使能、唤醒和状态位设置
• 每个 EXTI 输入线都有软件中断触发模式
• 内建去干扰滤波器，用于封锁短脉冲

模数转换器 – ADC

• 12-bit SAR A/D 转换器内核
• 高达 1 Msps转换速率
• 高达 8 个外部模拟输入通道

I/O 端口 – GPIO

• 多达 23 个通用输入 / 输出口 (GPIO)
• 端口 A、B映射为 16 个外部中断 – EXTI
• 几乎所有 I/O 引脚都具有可编程输出驱动电流功能

PWM 产生和捕捉定时器 – GPTM

• 16-bit 向上 / 向下自动重载计数器
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1~65536
• 输入捕捉功能
• 比较匹配输出
• PWM波形产生功能，具有边沿对齐和中心对齐两种计数模式
• 单脉冲输出模式
• 内建可处理编码器接口信号的带两个输入口的正交解码器

单通道产生与捕捉定时器 – SCTM

• 16-bit 向上自动重载计数器
• 每个定时器具有一个独立通道
• 16-bit 可编程预分频器对计数器时钟频率进行分频，分频率为 1~65536
• 输入捕捉功能
• 比较匹配输出
• PWM波形产生功能，具有边沿对齐计数模式
• 单脉冲输出模式

基本功能定时器 – BFTM

• 32-bit 比较 / 匹配向上计数器 – 无输入 / 输出引脚
• 单次模式 – 匹配条件产生后停止计数
• 重复模式 – 匹配条件产生后重启计数器

看门狗定时器 – WDT

• 带有 3-bit 预分频器的 12-bit 向下计数器
• 可产生系统复位
• 可编程看门狗定时器窗口功能
• 寄存器写保护功能

内部集成电路 – I²C

• 支持高达 1MHz频率的主从模式
• 提供仲裁功能和时钟同步功能
• 支持 7-bit 和 10-bit 寻址模式和广播呼叫寻址
• 支持带可屏蔽地址的多种从机寻址模式

串行外设接口 – SPI

• 支持主从模式
• 主机模式频率高达 (f_PCLK/2) MHz，从机模式频率高达 (f_PCLK/3) MHz
• FIFO 深度：8 级
• 多个主机和多个从机工作模式

通用同步异步收发器 – USART

• 同时支持异步和时钟同步串行通信模式
• 异步工作频率高达 (f_PCLK/16) MHz，同步工作频率高达 (f_PCLK/8) MHz
• 全双工通信
• 完全可编程串行接口通信特性包括：
  -字长：7、8 或 9-bit 字符
  -校验位：奇、偶或无奇偶校验位的产生和检测
  -停止位：1 或 2 个停止位
  -位顺序：低位优先或高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误
• 自动硬件流控制模式 – RTS、CTS
• IrDA SIR 编码器和解码器
• 具有输出使能控制的 RS485模式
• FIFO 深度：8×9 位接收器和发送器

通用异步收发器 – UART

• 异步串行通信工作频率高达 (f_PCLK/16) MHz
• 全双工通信
• 完全可编程串行接口通信特性包括：
  -字长：7、8 或 9-bit 字符
  -校验位：奇、偶或无奇偶校验位的产生和检测
  -停止位：1 或 2 个停止位
  -位顺序：低位优先或高位优先传输
• 错误侦测：奇偶校验、溢出和帧错误

调试支持

• 串行线调试端口 – SW-DP
• 4 个用于硬件断点或代码 / 文字补丁的比较器
• 2 个用于硬件数据观察点的比较器

封装和工作温度

• 24/28-pin SSOP，33-pin QFN 封装
• 工作温度：-40˚C~+85˚C
•
