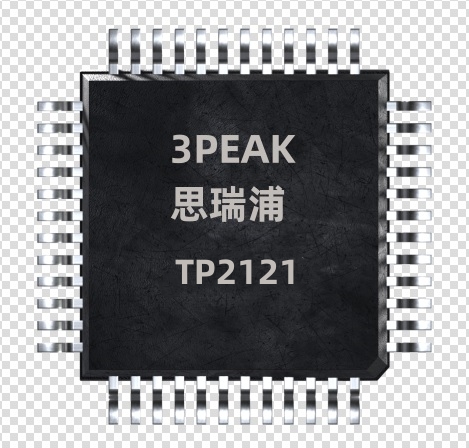

TP2121-TR|TP2121-CR是超低功率精密CMOS运算放大器

来源:昊海鑫 时间:2022-09-10 16:12

TP2121-TR|TP2121-CR是超低功率、精密CMOS运算放大器,每个放大器的最大供电电流为950nA,典型输入偏置电流为1fA。模拟微调和校准程序将输入偏移电压降低到1.5mV以下,精确的温度补偿技术使偏移电压温度漂移到0.5μV/°C,这允许在高增益系统中使用TP2121-TR|TP2121-CR,而不会产生过大的输出偏移误差。TP2121-TR|TP2121-CR具有单位增益稳定,1000nF电容负载,恒定18kHz GBWP,10mV/μs转换速率,适用于低频应用,如电池电流监测和传感器调节。

TP2121-TR|TP2121-CR可以在+1.8V至+6.0V的单电源电压或±0.9V至±3.0V的双电源电压下工作。除了轨输入和轨对轨输出特性之外,还允许将全电源电压用于信号范围。这些组合功能使TP2121-TR|TP2121-CR成为电池供电应用的理想选择,因为它们最大限度地减少了电池寿命内电源电压变化引起的误差,即使对于轨对轨输入运算放大器也能保持高CMRR。移动配件、无线遥感、备用电池传感器以及单电池Li+或双电池NiCd/碱性电池供电系统可以受益于TP2121-TR|TP2121-CR运算放大器的功能。



1、特点:


•电源电流:最大950nA/放大器

•稳定的18kHz GBWP,10mV/μs回转速率

•偏移电压:最大1.5mV

•超低VOS TC:0.5μV/°C

•超低输入偏置电流:典型1fA

•高120dB开环电压增益

•单位增益对1000nF电容负载稳定

•轨对轨输入/输出电压范围

•输出20mA负载电流的源和汇

•过驱动输入无相位反转

•低至+1.8V的超低单电源操作

•-40°C至125°C操作范围

•稳健的6kV–HBM和1.5kV–CDM ESD额定值

•绿色、流行型包装

2、应用:

•手机和移动配件

•电流感应

•无线遥感器、有源RFID读卡器

•环境/气体/氧气传感器

•阈值检测器/鉴别器

•低功率滤波器

•电池或太阳能设备

•由能量清除提供动力的传感器网络
