IP6503S是英集芯推出的一款内置MOS管内置协议芯片高效率车载充电器芯片，输入电压范围是8V到32V，输出电压为5V，最大能提供3.1A的输出电流，转换效率高达94%。芯片具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

低成本高性价比5V3.1A车充芯片集成DCP输出协议IP6503概述：

IP6503外围元器少可做小空间车充产品。其内置30MΩ低内阻MOS管，SOP8封装采用同步整流记住。内置2.4A智能识别功能，可更多的节约您的产品空间。

IP6503带过压、过流、过温保护、带过载MOS击穿保护防止12V直通到手机端，低频率良好的电磁特性，可过CE FCC UL等传导辐射认证。

IP6503S简介：
IP6503S 是一款集成同步开关的降压转换器、 支持 DCP(BC1.2、Apple2.4A、三星)输出协议，为车载充电器、适配器、智能排插、行车记录仪提供完整的解决方案。
IP6503S 内置功率 MOS，输入电压范围是 8V 到 32V，输出电压5V，最大能提供3.1A 的输出电 流， IP6503S 的降压转换效率高至 94%。
IP6503S 的输出具有 CV/CC 特性，当输出电 流小于设定值，输出 CV 模式，输出电压恒定；当 输出电流大于设定值，输出 CC模式，输出电压降低。
IP6503S 的输出电压带有线补功能，输出电流 增大后会相应提高输出电压，用以补偿连接线阻抗 引起的电压下降。
IP6503S 具有软启动功能，可以防止启动时的 冲击电流影响输入电源的稳定。
IP6503S 有多种保护功能，具有输入过压、欠
压保护，输出过流、过压、欠压、短路保护等功能

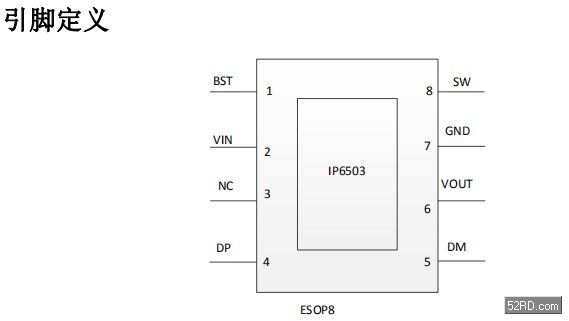

IP6503S 采用 ESOP8 封装。

IP6503应用于：
车载充电器
适配器
智能排插
行车记录仪

IP6503特性：
同步开关降压转换器
内置功率MOS
输入电压范围：8V 到32V
输出电压：5V
输出电流：2.4A/3.1A
输出电压有线补功能，90mV/A
输出具有CV/CC 特性（输出电流小于设定
值，输出CV 模式；输出电流大于设定值， 输出CC 模式）
转换效率最高达94%
软启动功能
输出协议
支持 DCP(BC1.2、Apple 2.4A、三星)协议
多重保护、高可靠性
输出过流、输入过压、输入欠压、输出短 路保护
整机过温保护
ESD 4KV，直流耐压45V
