IP6518是一款集成同步开关的降压转换器、支持 13 种输出快充协议、支持 Type-C 输出和 USB PD 协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。

IP6518 内置功率 MOS，输入电压范围是 10.5V到 32V，输出电压范围是 3V 到 20V，最大能提供45W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：3V/3.6A，5V/3.4A，7V/3A，9V/3A，12V/3A，15V/2.3A，20V/2.3A。IP6518 的降压转换效率高至 97%。

IP6518 的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。

IP6518 的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。

IP6518 具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。

IP6518 支持 Type-C 接口输出，集成各种快充协议，可以通过 CC1/CC2 或 DP/DM 来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。IP6518 支持的快充协议有：DCP（苹果、三星和 BC1.2）、高通 QC2.0/QC3.0、MTK PE+1.1/ PE+2.0、华为快充协议 FCP/SCP、展讯快充协议 SFCP，IP6518 支持 USB PD 输出协议。

IP6518 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能

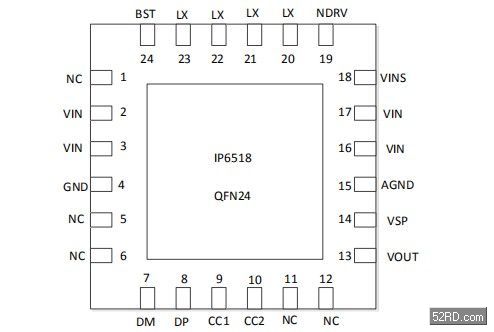

IP6518 采用 4*4mm QFN24 封装

IP6518：集成Type-C/PD 输出和各种快充输出协议：

1）支持苹果、三星和BC1.2协议

（2）支持高通QC2.0和QC3.0

（3）支持MTK PE+1.1和PE+2.0

（4）支持华为快充协议FCP和SCP

（5）支持三星快充协议AFC

（6）支持展讯快充协议SFCP

(DCP/QC2.0/QC3.0/ PE+1.1/PE2.0/FCP/AFC/SFCP/SCP/USB PD)的 SOC IC

IP6518内置功率 MOS，输入电压 10.5 V~ 32V，输出电压 3V~20V，支持最大 45W 的功率输出，典型输出电压和电流有：3V/3.6A、5V /3.4A、7V/ 3A、9V/3 A、12V/3A、15 V/1.5A 以及 20V/2.3A；降压转换效率高达 97%。

IP6518特性：

同步开关降压转换器

内置功率 MOS

输入工作电压范围：10.5V 到 32V

输出电压范围：3V 到 20V，根据快充协议

自动调整

输出功率：最大 45W

输出电压有线补功能，50mV/A

输出具有 CV/CC 特性（输出电流小于设定值，输出 CV 模式；输出电流大于设定值，输出 CC 模式）

转换效率最高达 97%

软启动功能

支持 Type-C 输出接口和 USB PD 协议

支持 5V、9V、12V、15V、20V PD 输出协议

输出快充

支持 BC1.2、Apple、三星协议

支持高通 QC2.0 和 QC3.0（认证编号：4787930010-2）

支持 MTK PE+1.1 和 MTK PE+2.0

支持华为快充协议 FCP 和 SCP

支持三星快充协议 AFC

支持展讯快充协议 SFCP

多重保护、高可靠性

输入过压、输入欠压、输出短路、输出过

流保护

整机过温保护

ESD 4KV，直流耐压 48V

应用：

车载充电器

快充适配器

智能排插
