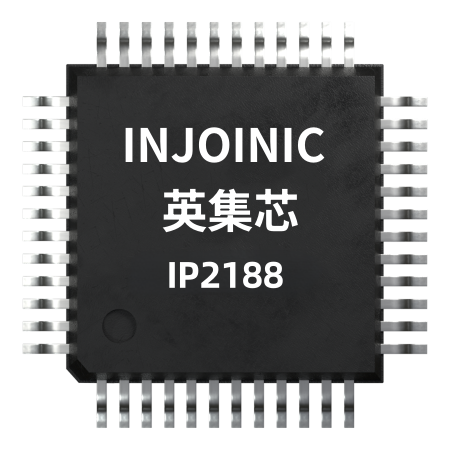

IP2188 是一款集成 12 种、用于 USB 输出端口的快充协议 IC，支持 USB 端口充电协议。支持 11种快充协议，包括 USB TypeC PD2.0/PD3.0/PPS DFP,HVDCP QC3.0/QC2.0（Quick Charge） Class A， FCP（Hisilicon Fast Charge Protocol）， SCP（Super FastCharge）， AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（ MediaTek Pump Express Plus2.0/1.1）， Apple 2.4A， BC1.2 以及三星 2.0A。IP2188 支持自动检测设备类型和充电协议切换，自动响应快充协议请求。

IP2188 集成 FB 控制接口，可通过调节 FBSOURCE/SINK 的电流（最小 2uA/step）来精确控制输出电压。

1. 特性

支持 12 种 USB 端口快充协议

支持 USB TypeC PD2.0/PD3.0/PPS DFP 协议

支持多种充电协议（QC3.0/QC2.0， FCP， SCP，AFC， MTK PE+ 2.0/1.1 以及 Apple 2.4A，三星2.0A 和 BC1.2）

支持自动选择 TypeC PD 或其他快充协议

支持 USB TypeC PD2.0/PD3.0/PPS DFP

CC1， CC2 自动输出上拉状态

支持广播 18W 功率的 SRC Capability 包

支持广播 5V,9V,12V 电压的 SRC Capability 包

支持广播 3V~12V PPS 电压的 SRC Capability包

CC 握手成功后， VBUSG 开启 VBUS 功率路径

支持 QC3.0/QC2.0 Class A 充电协议

支持 QC3.0 Class A： 3.6V~12V（0.2V/Step）

支持 QC2.0 Class A： 5V， 9V， 12V

支持 MTK PE+ 2.0/1.1 快充协议

PE+ 2.0： 5V~20V（0.5V/Step）配置

PE+ 1.1： 5V， 7V， 9V， 12V 配置

支持华为 FCP 快充

支持华为 SCP 快充

支持三星 AFC 快充

支持 Apple 2.4A： DP = 2.7V， DM = 2.7V

支持三星 2.0A： DP = 1.2V， DM =1.2V

支持 BC1.2： DP 与 DM 短接

自动检测 DP， DM 上电压对应的快充请求，通过调节 FB 精确控制输出电压

DP,DM,CC1,CC2 过压保护

DP,DM 对地弱短路保护

工作电压范围： 3 .3V~20V

封装 SSOP10
